LiFePO4 ব্যাটারি প্ল্যাটফর্মগুলি বৈদ্যুতিন সংকেতের মেরু বদল ভোল্টেজ, পরিবারের লোড, ব্যাকআপ সময়কাল, যোগাযোগ প্রোটোকল এবং গন্তব্য-বাজারের প্রয়োজনীয়তার সাথে মিলে যায়।

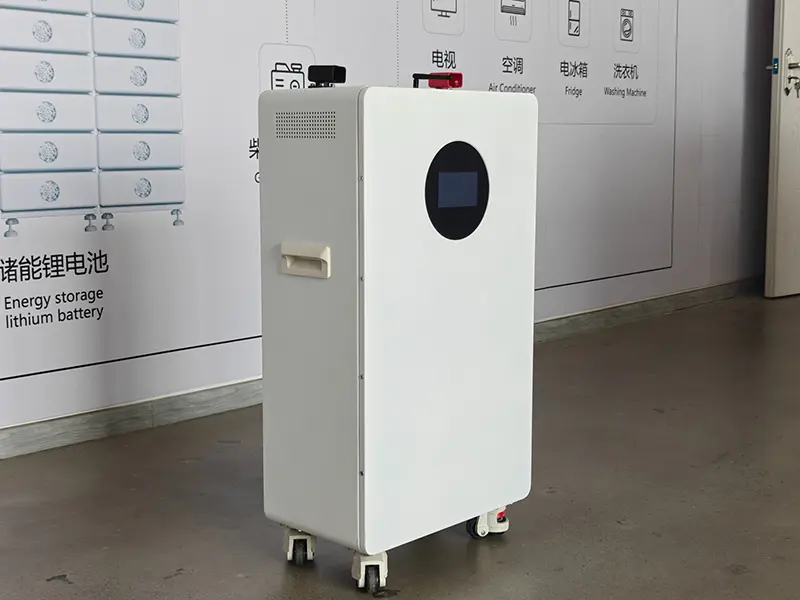

মেঝেতে দাঁড়িয়ে থাকা আবাসিক LiFePO4 শক্তি সঞ্চয়ের ব্যাটারি।
|
সম্পূর্ণ বৈদ্যুতিক সিস্টেমের সাথে মিলে গেছে ব্যাটারি ক্ষমতা সিস্টেম নির্বাচন শুধুমাত্র একটি অংশ. চূড়ান্ত কনফিগারেশনটি বৈদ্যুতিন সংকেতের মেরু বদল ডিসি রেঞ্জ, ক্রমাগত এবং সর্বোচ্চ লোড, CAN/RS485 যোগাযোগ, ইনস্টলেশনের অবস্থা এবং ভবিষ্যতের সম্প্রসারণের প্রয়োজনীয়তার বিরুদ্ধে পরীক্ষা করা হয়। |
আবাসিক স্টোরেজ নির্বাচন সঠিক বৈদ্যুতিন সংকেতের মেরু বদল মডেল দিয়ে শুরু হয়। 48V / 51.2V বৈদ্যুতিন সংকেতের মেরু বদল প্ল্যাটফর্মগুলি সাধারণত কম-ভোল্টেজ ব্যাটারি ব্যাঙ্ক ব্যবহার করে, যখন উচ্চ-ভোল্টেজ হাইব্রিড ইনভার্টারগুলির জন্য ইনভার্টার ডিসি অপারেটিং উইন্ডোর সাথে মিলিত একটি সিরিজ-সংযুক্ত এইচভি ব্যাটারি প্ল্যাটফর্মের প্রয়োজন হয়।
|
সিস্টেম |
সাধারণ বিন্যাস |
সম্প্রসারণ পদ্ধতি |
সাধারণ ব্যবহার |
|
48V / 51.2V LV |
প্রাচীর / মেঝে / আলনা |
সমান্তরালভাবে মিলে যাওয়া প্যাকগুলি |
হোম সোলার, ব্যাকআপ এবং অফ-গ্রিড আবাসিক সিস্টেম |
|
উচ্চ ভোল্টেজ |
সিরিজ-সংযুক্ত মডিউল |
সিরিজে মিলে যাওয়া মডিউল যোগ করুন |
উচ্চ ক্ষমতার আবাসিক, ভিলা এবং বৃহত্তর বিতরণ স্টোরেজ সিস্টেম |
|
স্টেপ |
চেক করুন |
নির্বাচনের নিয়ম |
|
1 |
বৈদ্যুতিন সংকেতের মেরু বদল প্ল্যাটফর্ম |
48V / 51.2V ব্যাটারি ইনপুট -> একটি কম-ভোল্টেজ ব্যাটারি ব্যাঙ্ক বেছে নিন। উচ্চ-ভোল্টেজ ব্যাটারি ইনপুট -> বৈদ্যুতিন সংকেতের মেরু বদল ডিসি উইন্ডোর সাথে মিলে যাওয়া একটি HV মডুলার প্ল্যাটফর্ম চয়ন করুন৷ |
|
2 |
স্টোরেজ টার্গেট |
প্রয়োজনীয় ব্যবহারযোগ্য শক্তি এবং ব্যাকআপ সময়কাল নির্বাচন করুন। 10.24kWh বা 16.08kWh ক্লাস প্ল্যাটফর্ম থেকে শুরু করুন, তারপর সমান্তরাল বা HV মডিউল যেখানে সমর্থিত সিরিজে মিলিত LV প্যাকগুলির সাথে প্রসারিত করুন। |
|
3 |
লোড এবং যোগাযোগ |
ব্যাটারি কনফিগারেশন চূড়ান্ত করার আগে ক্রমাগত এবং সর্বোচ্চ শক্তি/কারেন্ট, CAN বা RS485 যোগাযোগ, সঠিক প্রোটোকল এবং ইনভার্টার ফার্মওয়্যার নিশ্চিত করুন। |
|
4 |
গন্তব্য বাজার |
লক্ষ্য দেশ এবং মডেল-নির্দিষ্ট সম্মতি নথি, লেবেলিং, পরিবহন ডকুমেন্টেশন এবং প্রকল্পের জন্য প্রয়োজনীয় কোনো স্থানীয় অনুমোদন বা তালিকার রুট নিশ্চিত করুন। |
চূড়ান্ত কনফিগারেশন সঠিক বৈদ্যুতিন সংকেতের মেরু বদল মডেল, স্টোরেজ লক্ষ্য, লোড/কারেন্ট, CAN / RS485 প্রয়োজনীয়তা এবং গন্তব্য বাজারের বিরুদ্ধে নিশ্চিত করা হয়েছে।
বর্তমান আবাসিক স্টোরেজ পরিসীমা 51.2V লো-ভোল্টেজ ব্যাটারি সিস্টেম এবং মডুলার হাই-ভোল্টেজ প্ল্যাটফর্ম কভার করে। গ্রেড A LiFePO4 সেলগুলি EVE, DEJIN, REPT এবং CORNEX থেকে ক্ষমতা, বর্তমান প্রয়োজনীয়তা এবং প্রকল্পের নকশা অনুযায়ী কনফিগার করা যেতে পারে।
|
প্যারামিটার |
NSTLV-10.2K |
51.2V 314Ah |
NSTFW-16K-HV |
|
স্থাপত্য |
কম ভোল্টেজ |
কম ভোল্টেজ |
উচ্চ ভোল্টেজ মডুলার |
|
রসায়ন |
LiFePO4 |
LiFePO4 |
LiFePO4 |
|
নামমাত্র শক্তি |
10.24kWh |
16.08kWh |
মডিউল প্রতি 16.08kWh |
|
ব্যবহারযোগ্য শক্তি / DoD |
9.22kWh / 90% |
14.47kWh / 90% |
90% DoD |
|
ভোল্টেজ |
51.2V |
51.2V |
256-716.8V সিস্টেম নামমাত্র |
|
সম্প্রসারণ |
সর্বোচ্চ 15 প্যাক সমান্তরাল |
সর্বোচ্চ 15 প্যাক সমান্তরাল |
সিরিজে 5-14 মডিউল |
|
প্রস্তাবিত বর্তমান |
80A |
140A |
160A |
|
সর্বাধিক বর্তমান |
120A |
200A |
200A |
|
সাইকেল জীবন |
>=6,000 চক্র |
>=8,000 চক্র |
>=8,000 চক্র |
|
আইপি/কুলিং |
IP54 / প্রাকৃতিক |
IP20 / প্রাকৃতিক |
IP20 / ফ্যান |
|
যোগাযোগ |
CAN/RS485/RS232 |
CAN/RS485/RS232 |
CAN/RS485 |
|
ইনস্টলেশন |
প্রাচীর/মেঝে |
মেঝে-মাউন্ট করা |
স্ট্যাক / লোহার ফ্রেম |
|
প্ল্যাটফর্ম |
1 প্যাক |
2 প্যাক |
3 প্যাক |
প্ল্যাটফর্ম সীমা |
|
NSTLV-10.2K |
10.24kWh |
20.48kWh |
30.72kWh |
15 প্যাক পর্যন্ত সমান্তরাল* |
|
51.2V 314Ah |
16.08kWh |
32.16kWh |
48.24kWh |
15 প্যাক পর্যন্ত সমান্তরাল* |
*সমান্তরাল পরিমাণ হল একটি ব্যাটারি-প্ল্যাটফর্ম ক্ষমতা। চূড়ান্ত ব্যবহারযোগ্য সিস্টেমের আকার বৈদ্যুতিন সংকেতের মেরু বদল সীমা, BMS কনফিগারেশন, সুরক্ষা নকশা এবং প্রকল্পের প্রয়োজনীয়তার উপর নির্ভর করে।
|
মডিউল রেটিং |
51.2V / 314Ah / 16.08kWh |
|
সিরিজ কনফিগারেশন |
5-14 মডিউল |
|
সিস্টেমের নামমাত্র ভোল্টেজ |
256-716.8V |
|
সিস্টেম নামমাত্র শক্তি |
80.38-225.08kWh |
|
90% DoD এ ব্যবহারযোগ্য শক্তি |
72.34-202.57kWh |
|
কাজের তাপমাত্রা |
-10°C থেকে 55°C |
|
যোগাযোগ |
CAN/RS485 |
*HV সিস্টেম ভোল্টেজ এবং শক্তি পরিসীমা কনফিগারেশন উদাহরণ. চূড়ান্ত সিরিজের পরিমাণ সঠিক বৈদ্যুতিন সংকেতের মেরু বদল ডিসি উইন্ডো, BMS নকশা এবং অনুমোদিত প্রকল্প স্পেসিফিকেশন সাপেক্ষে।
ইনভার্টার হাই-ভোল্টেজ ডিসি উইন্ডো এবং প্রয়োজনীয় স্টোরেজ ক্ষমতার বিপরীতে সঠিক মডিউলের পরিমাণ নির্বাচন করা হয়।
|
প্যারামিটার এবং স্পেসিফিকেশন বিজ্ঞপ্তি স্পেসিফিকেশন হল রেফারেন্স মান এবং সেল নির্বাচন, BMS/ফার্মওয়্যার সংস্করণ, ঘের, বৈদ্যুতিন সংকেতের মেরু বদল প্রোটোকল, উত্পাদন অপ্টিমাইজেশান বা প্রকল্প কনফিগারেশনের সাথে পরিবর্তিত হতে পারে। চূড়ান্ত ভোল্টেজ, ক্ষমতা, বর্তমান সীমা, মাত্রা, ওজন, আইপি রেটিং, যোগাযোগ, চক্র-জীবনের শর্ত, সার্টিফিকেশন সুযোগ এবং ওয়ারেন্টি শর্তাবলী মডেল-নির্দিষ্ট ডেটাশিট এবং স্বাক্ষরিত PI, প্রতিটি অর্ডারের জন্য প্রযুক্তিগত চুক্তি বা চুক্তির সাপেক্ষে। স্বাক্ষরিত অর্ডার নথি ওয়েবসাইটের বিষয়বস্তুর উপর প্রাধান্য পায়। অ-চুক্তিগত স্পেসিফিকেশন পূর্ব বিজ্ঞপ্তি ছাড়াই আপডেট করা যেতে পারে। |
HSS এনার্জি লো-ভোল্টেজ এবং হাই-ভোল্টেজ ব্যাটারি প্ল্যাটফর্মগুলি মূলধারার হাইব্রিড এবং এনার্জি-স্টোরেজ ইনভার্টার প্ল্যাটফর্মগুলির জন্য কনফিগার করা যেতে পারে। চূড়ান্ত কনফিগারেশনের আগে সঠিক বৈদ্যুতিন সংকেতের মেরু বদল মডেল, ব্যাটারি ভোল্টেজ পরিসীমা এবং CAN/RS485 যোগাযোগ প্রোটোকল দ্বারা সামঞ্জস্য নিশ্চিত করা হয়।
|
ব্র্যান্ড |
সামঞ্জস্যপূর্ণ সিরিজ/প্ল্যাটফর্মের উদাহরণ |
|
|
দে |
SUN-7/7.6/8/10/12K-SG06LP1-EU-CM3 |
|
|
সোলিস |
S6-EH3P(60-75)K10-LV-YD-H |
|
|
গ্রোয়াট |
SPE 12000 ES |
|
|
গুডউই |
অতিরিক্ত সমর্থিত মডেল - সঠিক মডেল নিশ্চিত করুন |
|
|
আগে |
অতিরিক্ত সমর্থিত মডেল - সঠিক মডেল নিশ্চিত করুন |
|
|
মেগারেভো |
অতিরিক্ত সমর্থিত মডেল - সঠিক মডেল নিশ্চিত করুন |
|
|
কেন সঠিক মডেল নিশ্চিতকরণ গুরুত্বপূর্ণ একটি সামঞ্জস্যপূর্ণ ব্র্যান্ড নামের অর্থ এই নয় যে প্রতিটি বৈদ্যুতিন সংকেতের মেরু বদল মডেল একই ভোল্টেজ পরিসীমা, প্রোটোকল বা বর্তমান সীমা ব্যবহার করে। চালানের আগে সঠিক মডেলের সাথে মিল করা কমিশনিং পরিবর্তন এবং যোগাযোগের সমস্যা সমাধানকে হ্রাস করে। |
||
নির্বাচিত প্রকল্পের রেফারেন্সগুলি বিভিন্ন বাজার জুড়ে কম-ভোল্টেজ সমান্তরাল সিস্টেম এবং উচ্চ-ভোল্টেজ মডুলার কনফিগারেশন উভয়ই প্রদর্শন করে।
|
বাজার |
সিস্টেম ক্ষমতা |
স্থাপত্য |
বৈদ্যুতিন সংকেতের মেরু বদল |
|
|
জার্মানি |
64.3kWh |
উচ্চ ভোল্টেজ |
দে |
|
|
মরিশাস |
32.15kWh |
কম ভোল্টেজ |
সোলিস |
|
|
মালয়েশিয়া |
144.69kWh |
উচ্চ ভোল্টেজ |
দে |
|

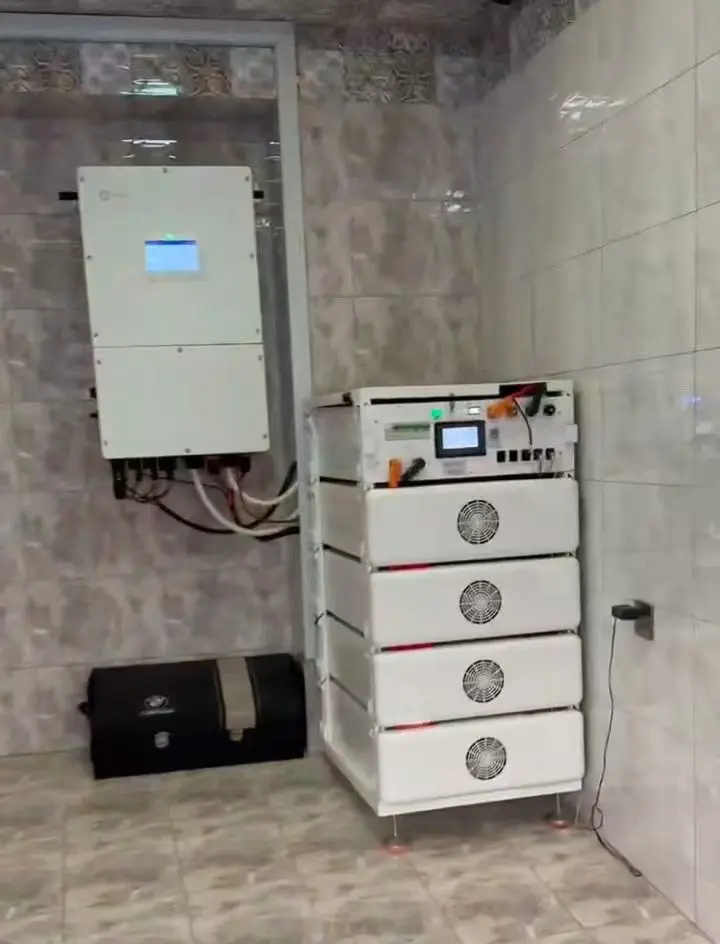

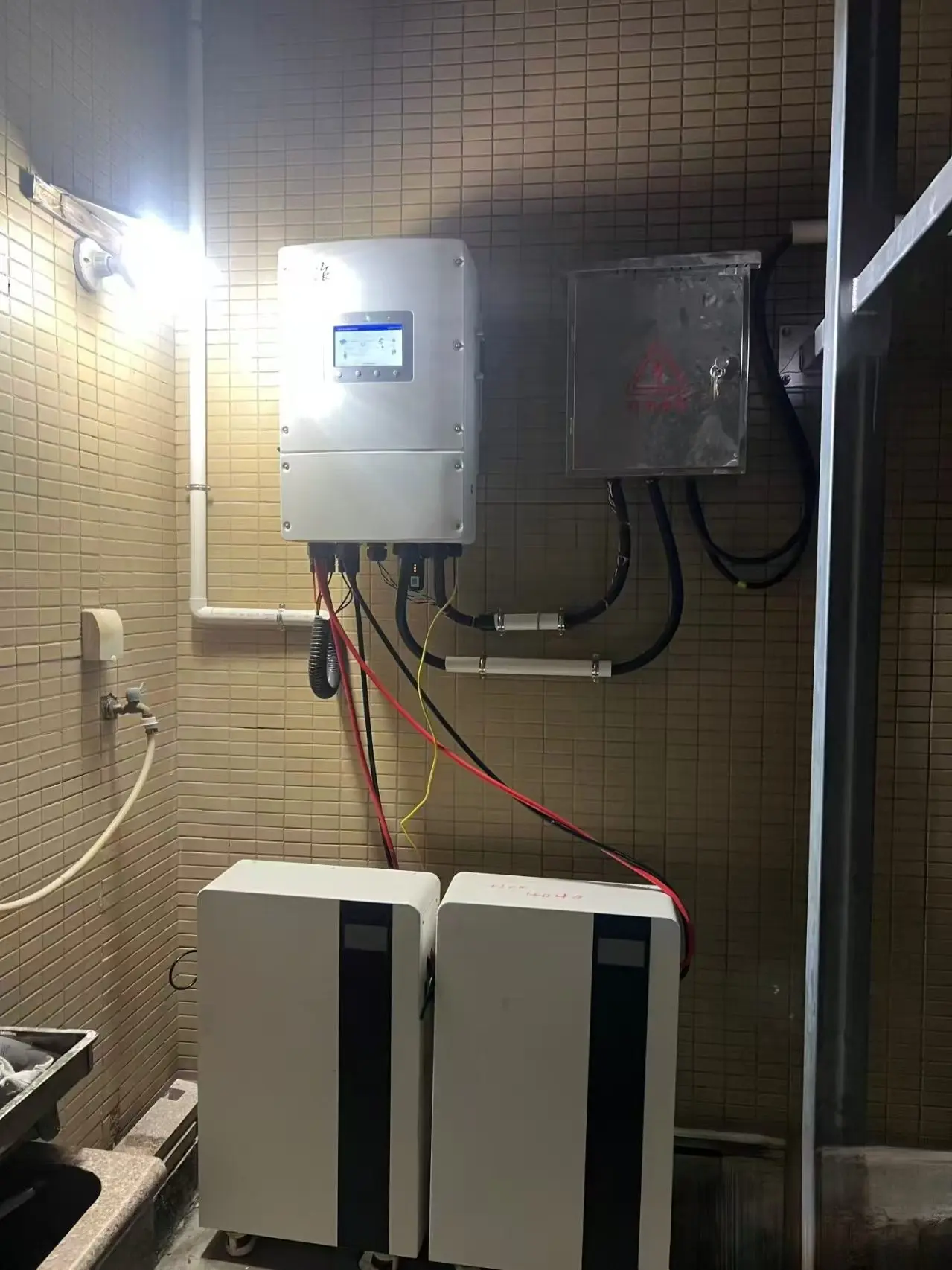

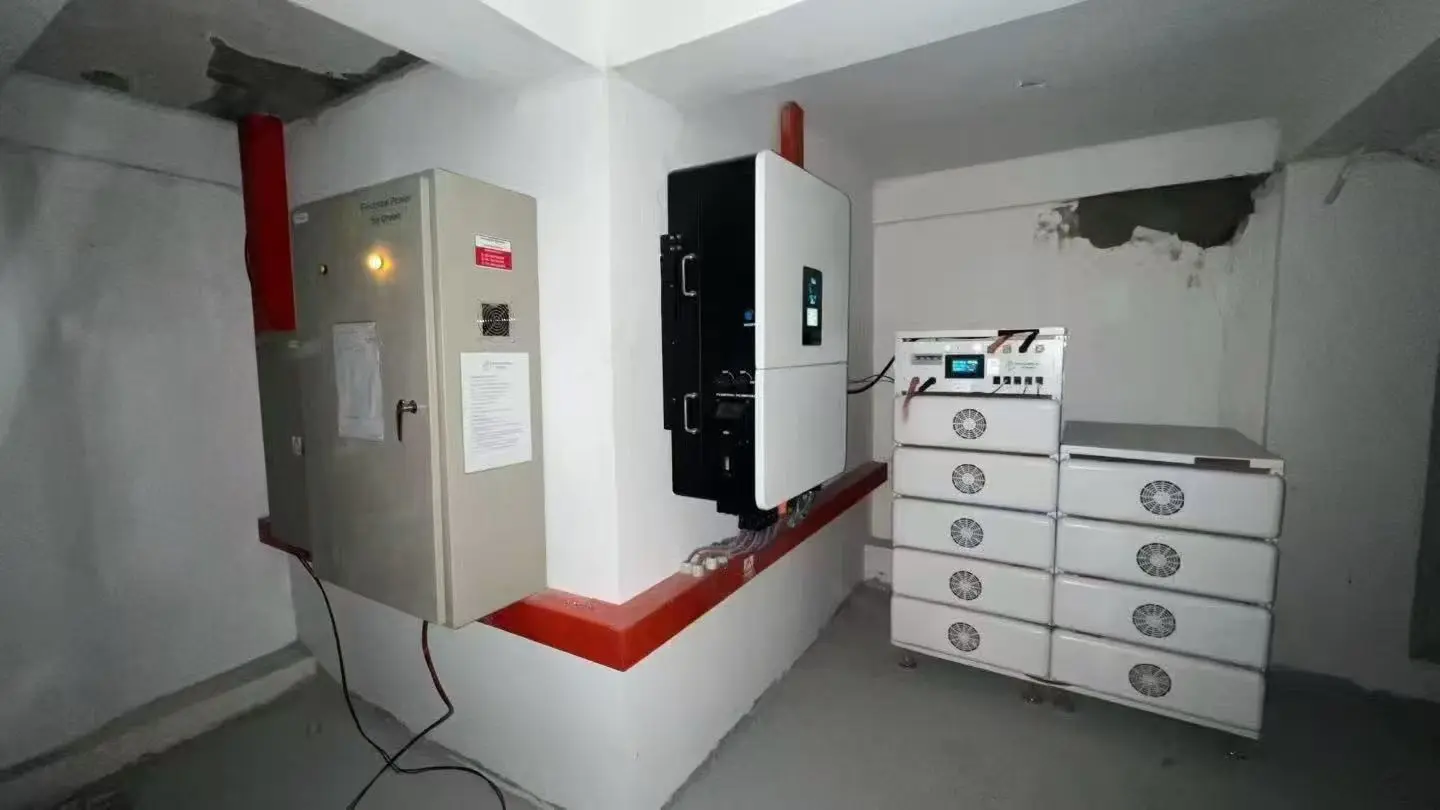

এইচএসএস এনার্জি আবাসিক এবং বিতরণ করা স্টোরেজ প্রকল্পের জন্য নির্বাচিত ফিল্ড ইনস্টলেশন ফটো সরবরাহ করা হয়েছে।
একটি আবাসিক স্টোরেজ ব্যাটারি বৈদ্যুতিক এবং ডিজিটালভাবে বৈদ্যুতিন সংকেতের মেরু বদল করতে হবে। BMS কনফিগারেশন, চার্জ/ডিসচার্জ বর্তমান সীমা এবং যোগাযোগের আচরণ ব্যাটারি আর্কিটেকচারের সাথে একসাথে পরীক্ষা করা হয়।
|
ইঞ্জিনিয়ারিং চেক |
প্রকল্পের প্রয়োজনীয়তা |
|
বৈদ্যুতিক জানালা |
নামমাত্র ভোল্টেজ, চার্জ ভোল্টেজ, কাট-অফ ভোল্টেজ এবং ইনভার্টার ইনপুট পরিসীমা |
|
পাওয়ার ক্ষমতা |
ক্রমাগত এবং সর্বোচ্চ চার্জ/স্রাব বর্তমান |
|
যোগাযোগ |
CAN বা RS485 প্রোটোকল, SOC রিপোর্টিং, অ্যালার্ম এবং সুরক্ষা স্থিতি |
|
তাপ নকশা |
ব্যাটারি প্ল্যাটফর্ম অনুযায়ী প্রাকৃতিক বা ফ্যান কুলিং |
|
যান্ত্রিক একীকরণ |
প্রাচীর, মেঝে, আলনা, স্ট্যাক বা লোহা-ফ্রেম ইনস্টলেশন |
|
সম্প্রসারণ |
বৈদ্যুতিন সংকেতের মেরু বদল এবং বিএমএস ডিজাইনের সাথে মিলিত সমান্তরাল বা সিরিজ আর্কিটেকচার |

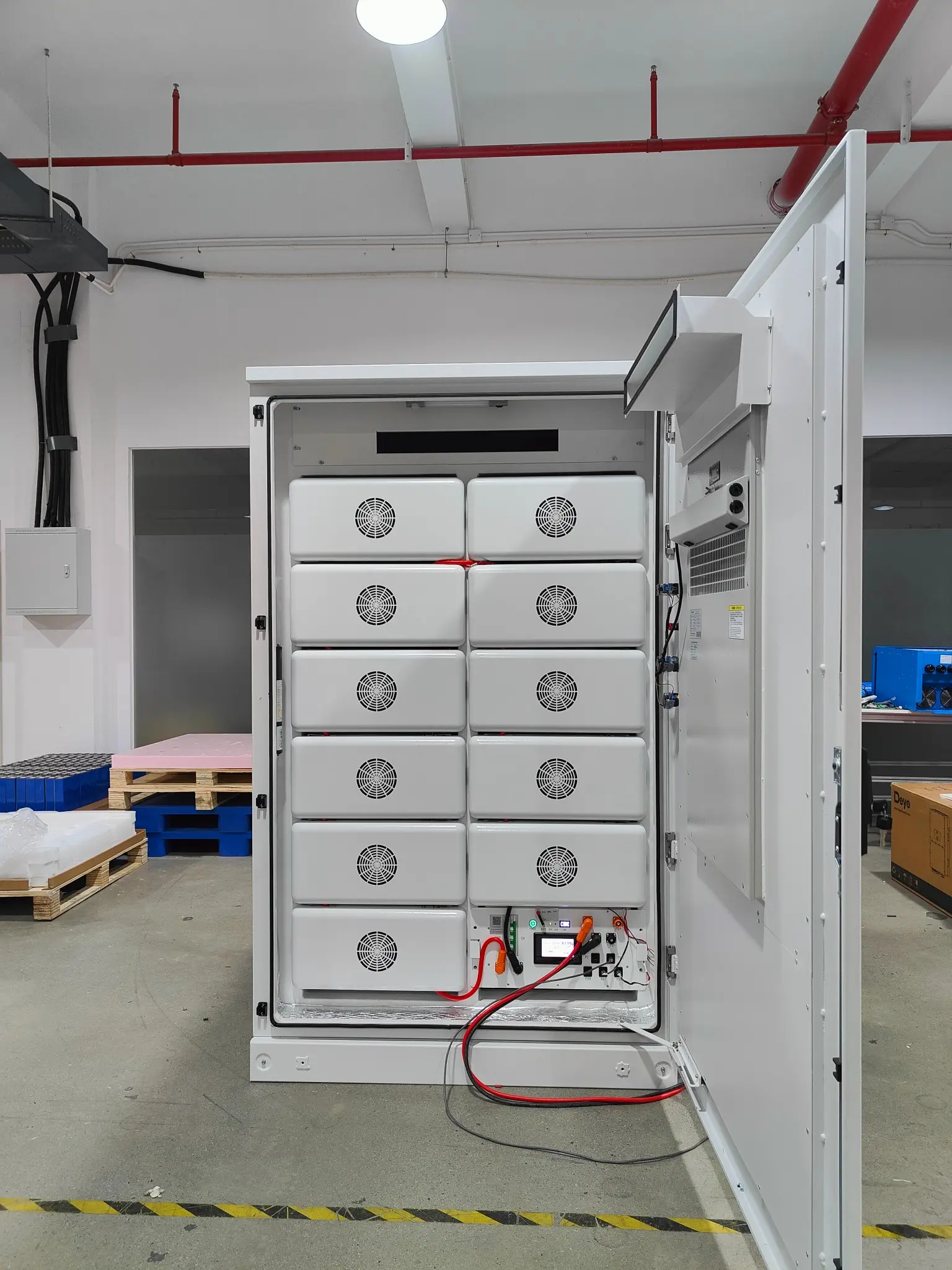

মডুলার ব্যাটারি সিস্টেম ইন্টিগ্রেশন এবং অভ্যন্তরীণ বৈদ্যুতিক সমাবেশ.

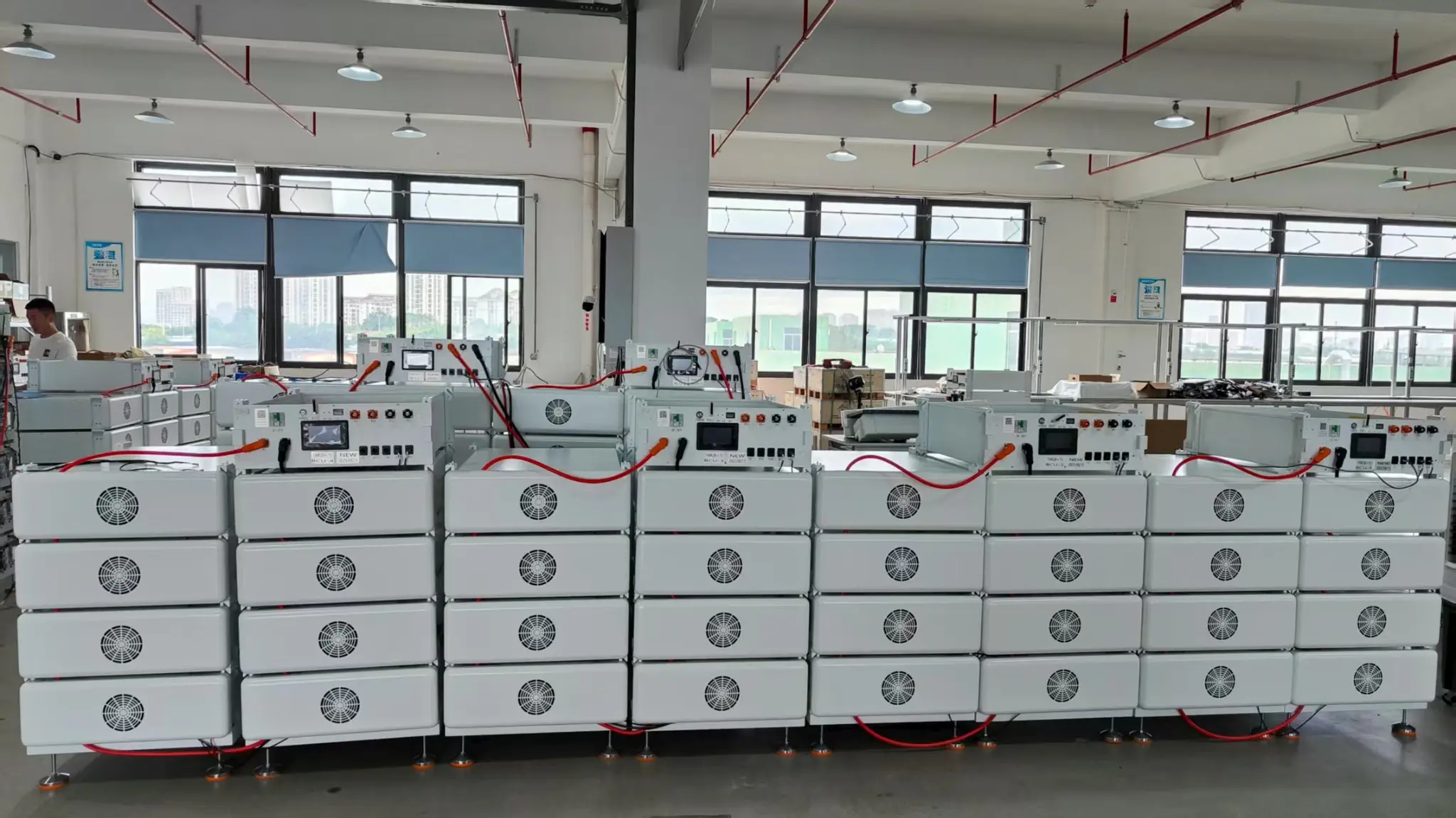

সিস্টেম ইন্টিগ্রেশনের আগে ব্যাটারি মডিউলগুলি সমাবেশ এবং বৈদ্যুতিক যাচাইকরণের মধ্য দিয়ে যাচ্ছে।
· কোষ এবং মডিউল সামঞ্জস্য পরিদর্শন
· প্যাক ভোল্টেজ, পোলারিটি এবং ইনসুলেশন চেক
· চার্জ এবং ডিসচার্জ ফাংশন যাচাইকরণ
· BMS সুরক্ষা এবং বর্তমান-সীমা যাচাইকরণ
· CAN/RS485 যোগাযোগ যেখানে প্রয়োজন সেখানে পরীক্ষা করুন
· চূড়ান্ত ওয়্যারিং, সংযোগকারী এবং সিস্টেম ফাংশন পরিদর্শন

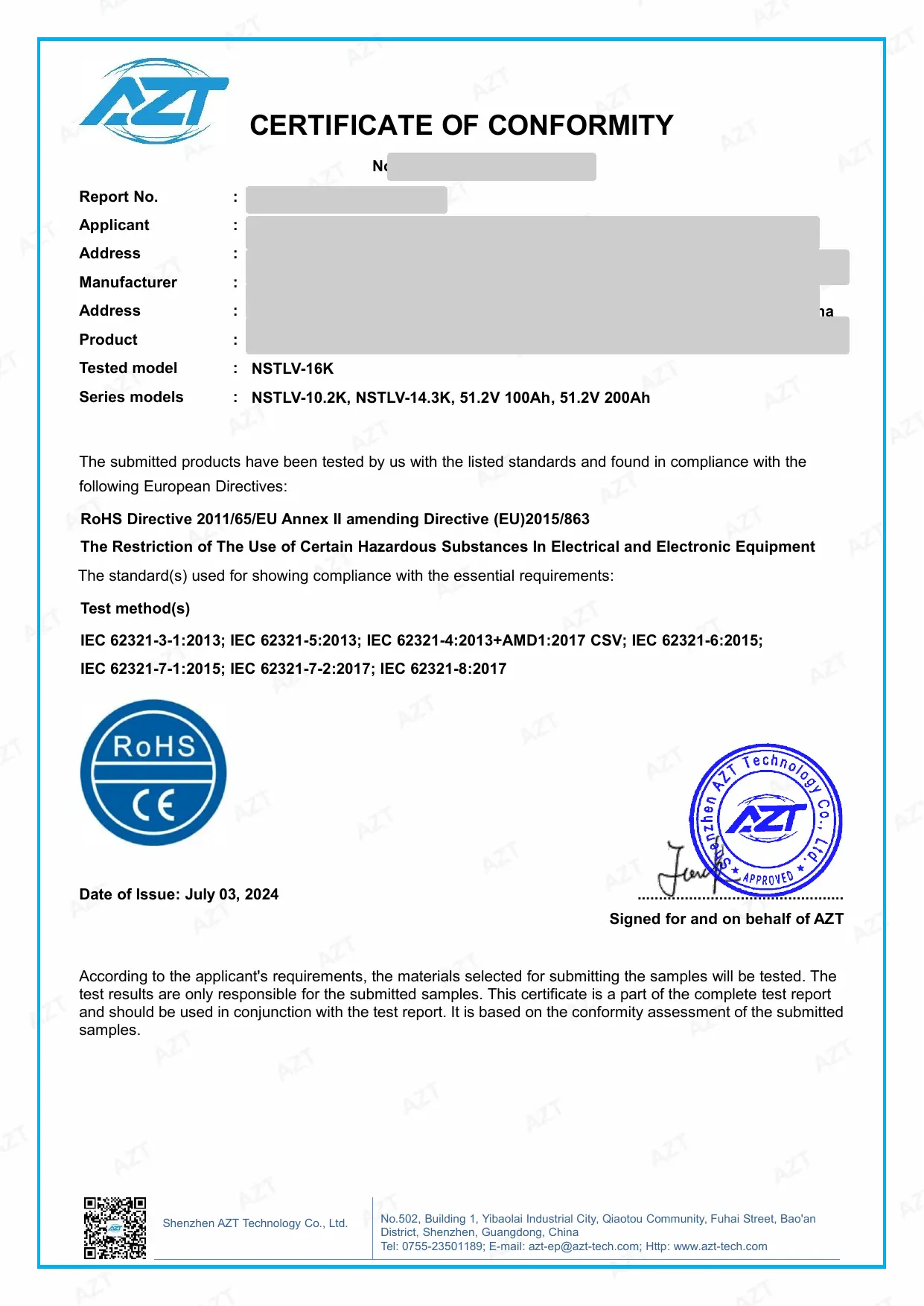

নির্বাচিত ব্যাটারি পণ্যগুলির জন্য মডেল-নির্দিষ্ট ডকুমেন্টেশন উপলব্ধ। প্রকাশনা বা চালানের আগে সার্টিফিকেট এবং রিপোর্টের সুযোগ সর্বদা সঠিক মডেলের বিরুদ্ধে পরীক্ষা করা উচিত।
|
|
|
|
|
|

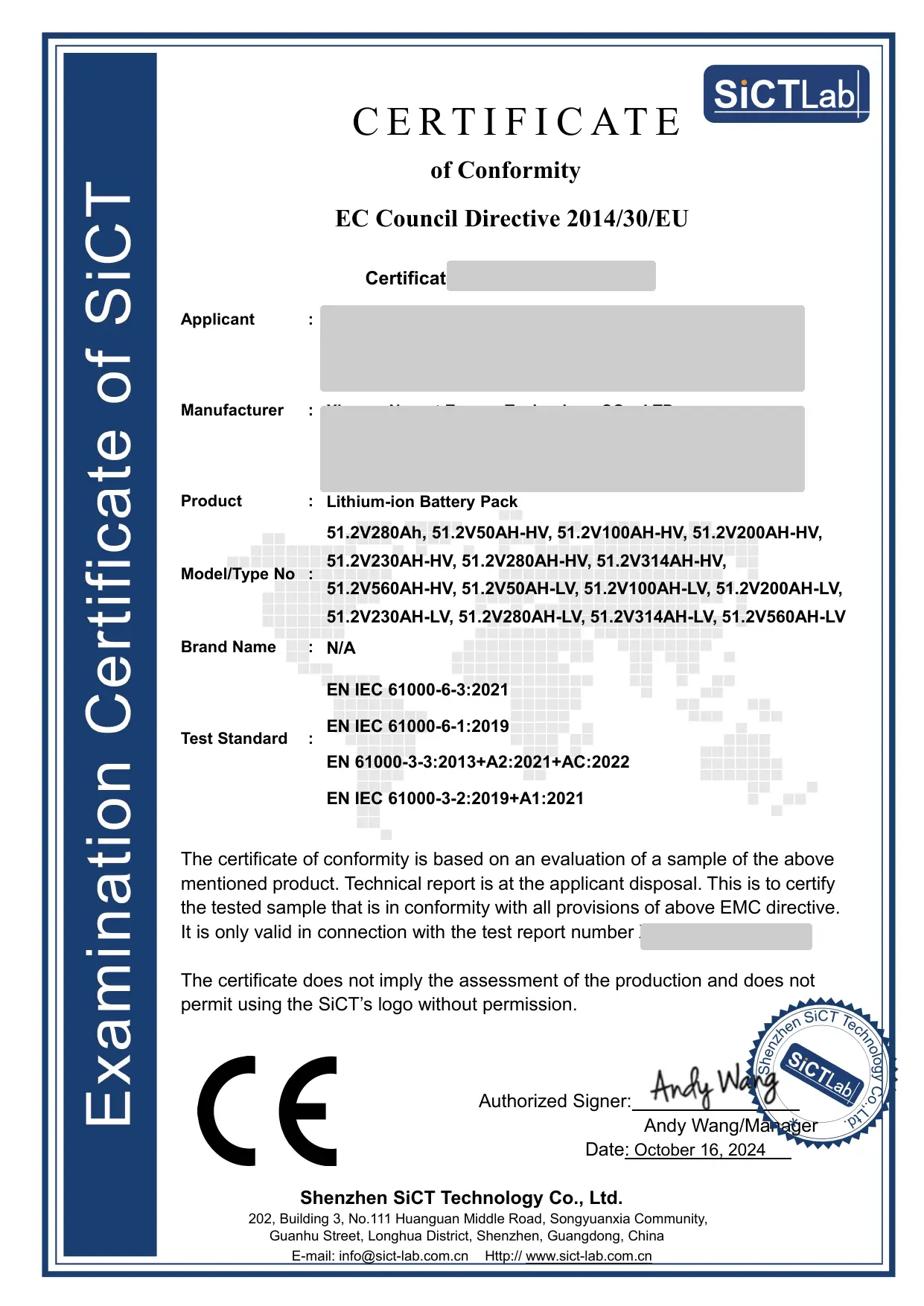

সিই/ইএমসি |
RoHS |

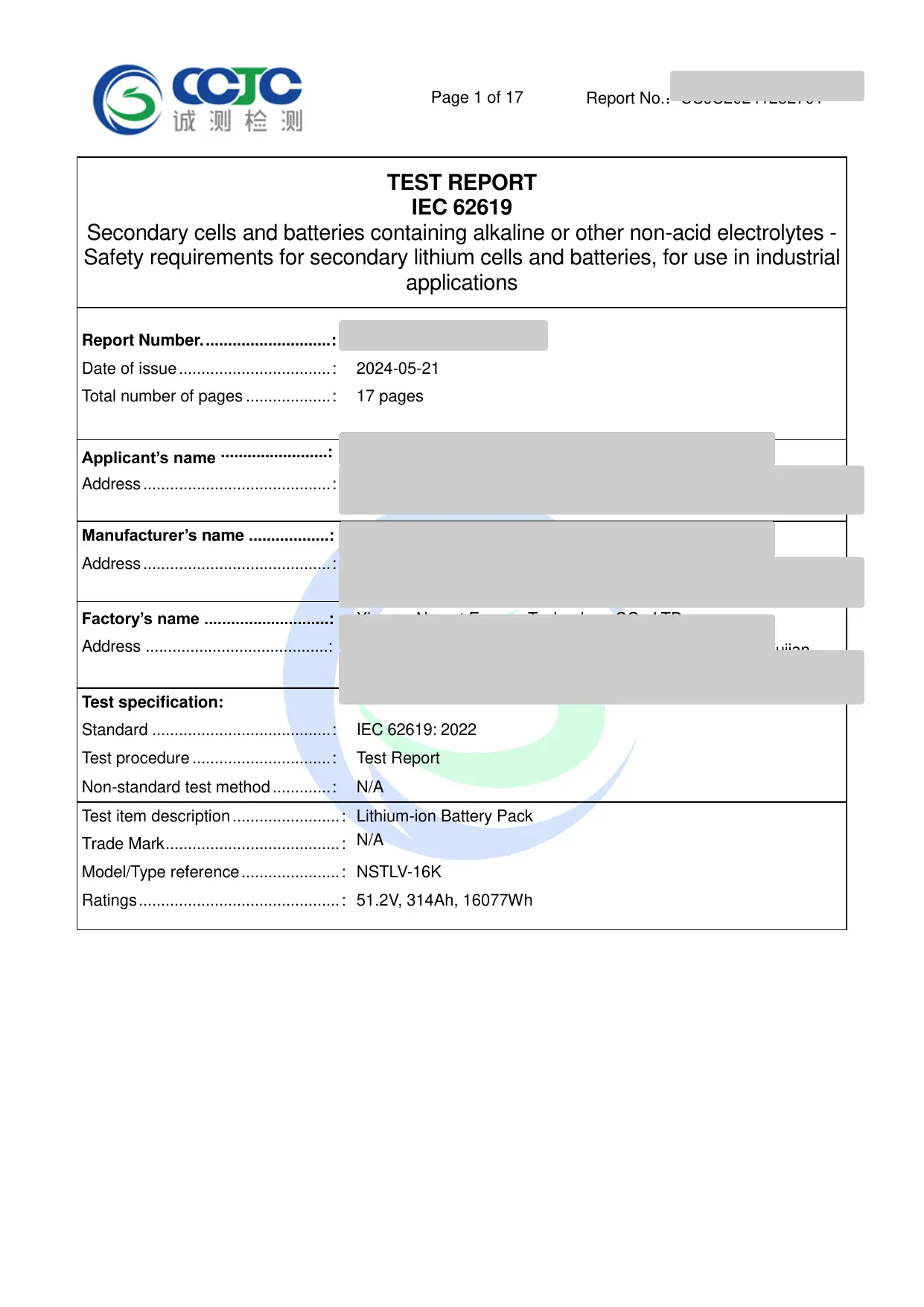

আইইসি 62619 |

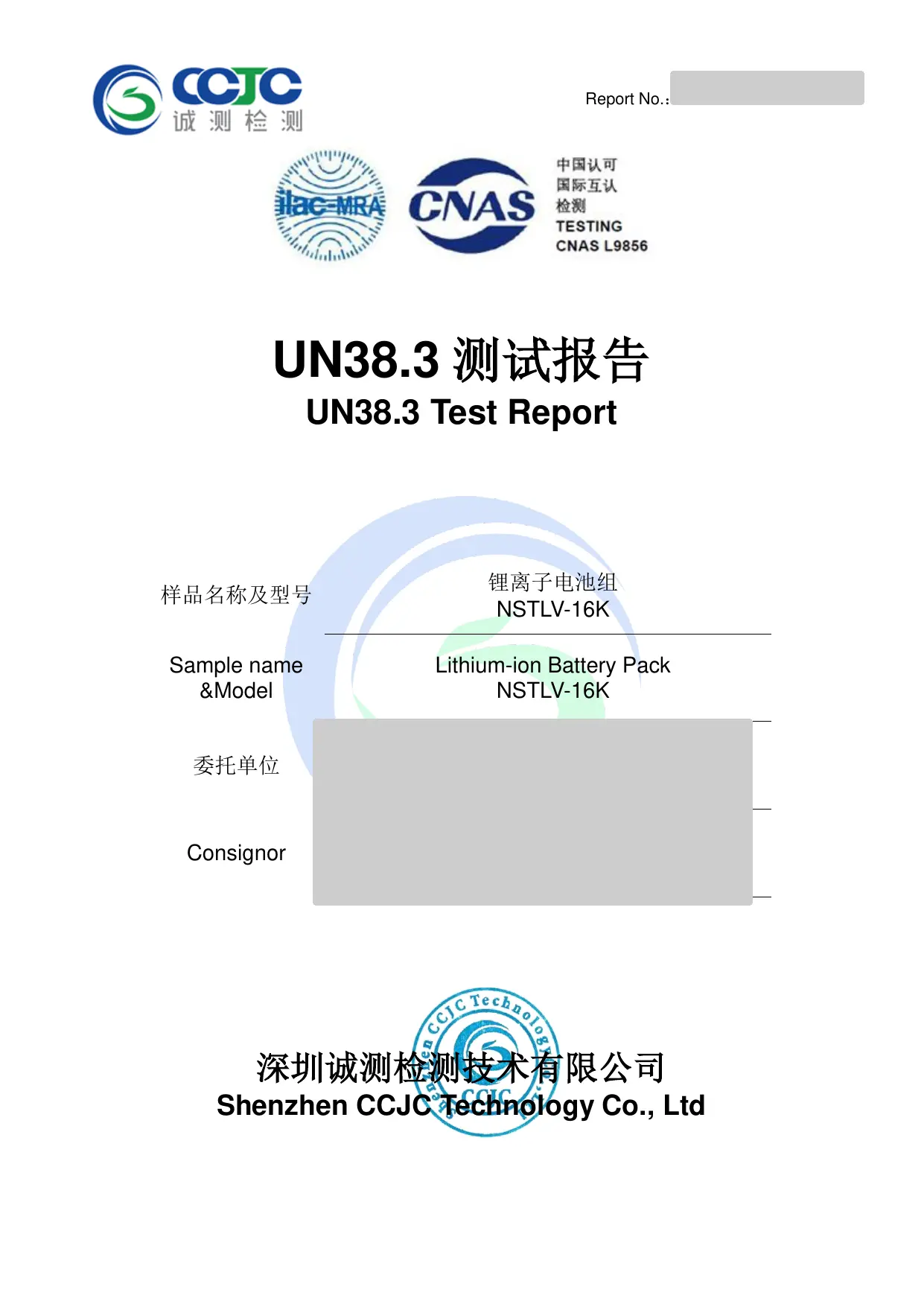

UN38.3 |
MSDS ডকুমেন্টেশন পরীক্ষিত NSTLV-16K রেফারেন্স মডেলের জন্যও উপলব্ধ। মডেল-নির্দিষ্ট কপি অনুরোধের ভিত্তিতে প্রদান করা যেতে পারে.
|
স্ট্যান্ডার্ড ওয়ারেন্টি 5 বছর |
বর্ধিত ওয়্যারেন্টি অতিরিক্ত 5 বছর উপলব্ধ |
ওয়ারেন্টি সুযোগ এবং এক্সটেনশন শর্তাবলী নির্বাচিত ব্যাটারি মডেল এবং প্রকল্প শর্তাবলীর জন্য নিশ্চিত করা হয়.
|
ইউরোপ বর্তমান CE/EMC এবং RoHS নথিগুলি শুধুমাত্র সংশ্লিষ্ট রিপোর্টে তালিকাভুক্ত মডেলগুলিতে প্রযোজ্য। EU রেগুলেশন 2023/1542 EMC/RoHS এর বাইরে ব্যাটারি-নির্দিষ্ট বাধ্যবাধকতা যোগ করে। 2kWh-এর উপরে ইন্ডাস্ট্রিয়াল ব্যাটারির জন্য 18 ফেব্রুয়ারী 2027 থেকে একটি ব্যাটারি পাসপোর্ট প্রয়োজন। বাজার লঞ্চের আগে সঠিক মডেল, প্রযুক্তিগত ডকুমেন্টেশন এবং অর্থনৈতিক-অপারেটরের বাধ্যবাধকতা নিশ্চিত করুন। |
অস্ট্রেলিয়া IEC 62619 এবং UN38.3 সহায়ক প্রযুক্তিগত প্রমাণ প্রদান করে, তবে অস্ট্রেলিয়ান বাজার অ্যাক্সেস এবং ক্লিন এনার্জি কাউন্সিল তালিকা পৃথক প্রয়োজনীয়তা। 2026-এর সময় CEC SA TS 5398-এ রূপান্তরিত হচ্ছেন; 1 জানুয়ারী 2027 থেকে নতুন অনুমোদিত ব্যাটারির তালিকার আবেদনগুলি শুধুমাত্র SA TS 5398 এর অধীনে গ্রহণ করা হয়। |
মিডল ইস্ট দেশ অনুযায়ী প্রয়োজনীয়তা ভিন্ন। সৌদি আরবের প্রকল্পগুলির বৈদ্যুতিক ব্যাটারির জন্য SASO প্রযুক্তিগত নিয়ন্ত্রণ এবং প্রযোজ্য SABER কনফার্মিটি রুট পরীক্ষা করা উচিত। UAE-তে, প্রযুক্তিগত প্রবিধান সাপেক্ষে পণ্যগুলির জন্য MoIAT-এর মাধ্যমে UAE সার্টিফিকেট অফ কনফার্মিটির প্রয়োজন হতে পারে; স্বীকৃত ল্যাবরেটরি পরীক্ষার রিপোর্ট অ্যাপ্লিকেশন প্যাকেজের অংশ। |
নিয়ন্ত্রক নোট: প্রয়োজনীয়তা সময়ের সাথে পরিবর্তিত হয়। বাজার-নির্দিষ্ট সম্মতি দাবি প্রকাশ করার আগে বর্তমান মডেলের সুযোগ, স্থানীয় তালিকার রুট, লেবেল, আমদানিকারকের বাধ্যবাধকতা এবং পরিবহন ডকুমেন্টেশন যাচাই করুন।
নিম্নলিখিত প্রকল্পের তথ্য উপলব্ধ হলে একটি ব্যবহারিক ব্যাটারি প্রস্তাব সাধারণত প্রস্তুত করা যেতে পারে:
1. টার্গেট দেশ/বাজার
2. বৈদ্যুতিন সংকেতের মেরু বদল ব্র্যান্ড এবং সঠিক মডেল
3. প্রয়োজনীয় স্টোরেজ ক্ষমতা বা লক্ষ্য ব্যাকআপ সময়
4. সর্বোচ্চ ক্রমাগত এবং সর্বোচ্চ লোড
5. লো-ভোল্টেজ বা হাই-ভোল্টেজ আর্কিটেকচার
6. অন্দর / বহিরঙ্গন ইনস্টলেশন এবং উপলব্ধ স্থান
7. যোগাযোগ প্রোটোকল প্রয়োজনীয়তা
8. প্রয়োজনীয় সম্মতি নথি এবং আনুমানিক অর্ডার পরিমাণ
|
প্রকল্পের তদন্ত বৈদ্যুতিন সংকেতের মেরু বদল মডেল, লক্ষ্য স্টোরেজ ক্ষমতা, সর্বোচ্চ লোড, ইনস্টলেশন পদ্ধতি এবং গন্তব্য বাজার পাঠান। এইচএসএস এনার্জি তারপরে প্রকল্পের জন্য ব্যাটারি ভোল্টেজ, মডিউল কনফিগারেশন, বিএমএস যোগাযোগ এবং ডকুমেন্টেশন প্যাকেজ মূল্যায়ন করতে পারে। |
HSS Energy লো-ভোল্টেজ এবং হাই-ভোল্টেজ LiFePO4 ব্যাটারি প্ল্যাটফর্ম সরবরাহ করে আবাসিক সৌর স্ব-ব্যবহার, ব্যাকআপ পাওয়ার এবং অফ-গ্রিড অ্যাপ্লিকেশনের জন্য, বৈদ্যুতিন সংকেতের মেরু বদল যোগাযোগ, ক্ষমতা সম্প্রসারণ এবং ইনস্টলেশন বিন্যাসের জন্য প্রকল্প-ভিত্তিক কনফিগারেশন সহ।
