215kWh এনার্জি স্টোরেজ ব্যাটারি

HSS Energy এনার্জি-স্টোরেজ ইন্টিগ্রেটর, ইনস্টলার, ডিস্ট্রিবিউটর এবং ইঞ্জিনিয়ারিং ক্রেতাদের জন্য চায়না 215kWh এনার্জি স্টোরেজ ব্যাটারি প্রস্তুত করে যাদের একটি স্পষ্ট প্রযুক্তিগত সীমানা সহ একটি উচ্চ-ভোল্টেজ ব্যাটারি প্যাকেজ প্রয়োজন। এটি কেবল একটি ক্যাবিনেটে রাখা পনেরটি মডিউল নয়: সিরিজ ভোল্টেজ, মাস্টার বিএমএস লজিক, ডিসি সুরক্ষা, যোগাযোগ, ক্যাবলিং, থার্মাল ডিজাইন এবং পিসিএস বা বৈদ্যুতিন সংকেতের মেরু বদল একটি সিস্টেম হিসাবে পর্যালোচনা করা আবশ্যক। কনফিগারেশন পর্যালোচনা এবং আনুষ্ঠানিক উদ্ধৃতি পেতে ক্রেতারা একটি একক-লাইন চিত্র, সরঞ্জাম মডেল এবং লোড প্রোফাইল পাঠাতে পারেন।

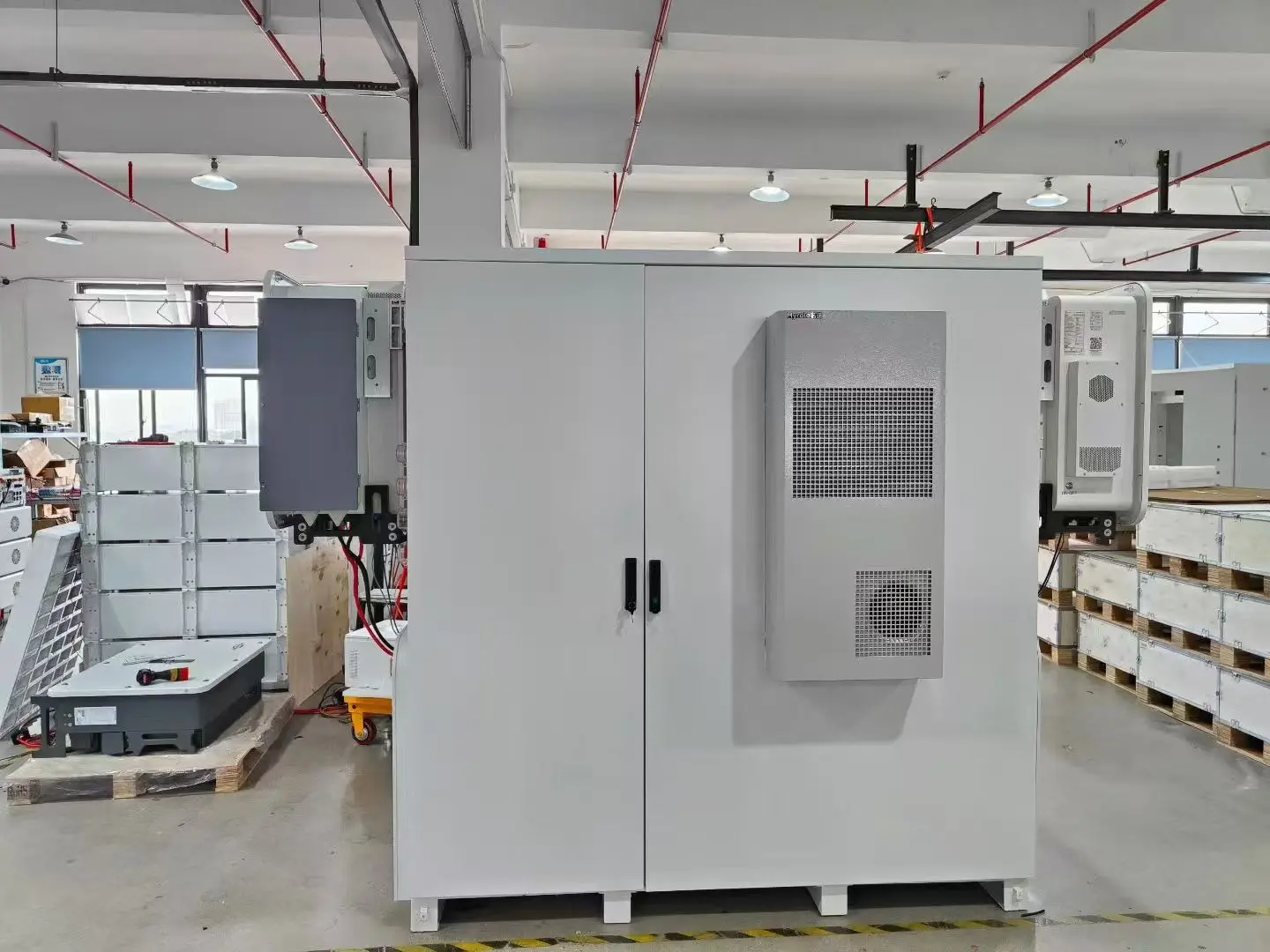

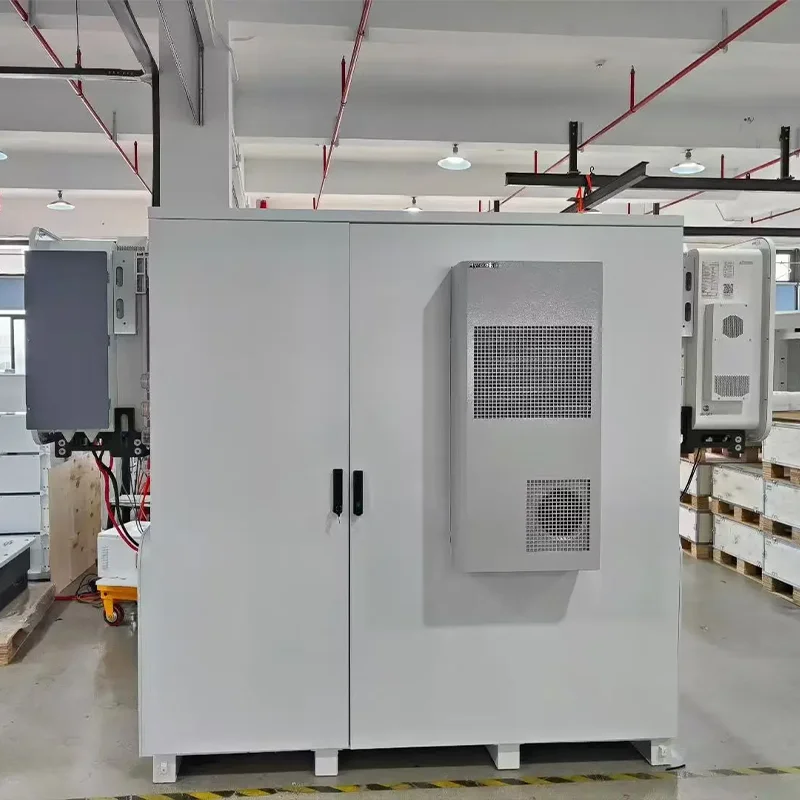

কর্মশালায় IP55 ক্যাবিনেটের ছবি তোলা। প্রকল্পের জন্য চূড়ান্ত ইন্টারফেস, তাপ ব্যবস্থাপনা এবং সাইট বিন্যাস নিশ্চিত করা হয়েছে।

মূল প্রযুক্তিগত ডেটা

1. একটি 15-সিরিজ আর্কিটেকচার ডিসি ভোল্টেজ উইন্ডো দিয়ে শুরু হয়

এই 215kWh ব্যাটারি এনার্জি স্টোরেজ সিস্টেমটি পনেরটি ব্যাটারি ইউনিটকে সিরিজে সংযুক্ত করে। ধারণক্ষমতা 280Ah থাকে যখন সিরিজের সংখ্যার সাথে ভোল্টেজ বৃদ্ধি পায়, যা 696–864V এর গণনাকৃত অপারেটিং পরিসর তৈরি করে। নির্বাচন পিসিএস বা বৈদ্যুতিন সংকেতের মেরু বদল সর্বোচ্চ ডিসি ইনপুট, ব্যাটারি ভোল্টেজ উইন্ডো, চার্জ এবং স্রাব বর্তমান সীমা, প্রি-চার্জ ক্রম এবং সুরক্ষা সমন্বয় দিয়ে শুরু করা উচিত। প্রতিটি 215kWh এনার্জি স্টোরেজ ব্যাটারি প্রজেক্টের জন্য, HSS Energy শুধুমাত্র ক্যাপাসিটি লেবেল থেকে ইকুইপমেন্ট বাছাই করার পরিবর্তে অনুমোদিত টেকনিক্যাল স্পেসিফিকেশনে সিরিজ বিন্যাস, ডিভাইসের ঠিকানা, ইন্টারফেসের সংজ্ঞা এবং অনুমোদিত অপারেটিং সীমা রেকর্ড করে।

2. PCS বা বৈদ্যুতিন সংকেতের মেরু বদল

একটি এনার্জি হাই ভোল্টেজ স্টোরেজ সিস্টেম কে নামমাত্র ভোল্টেজের বেশি দিয়ে মেলে। CAN বা RS485 প্রোটোকল, ফ্রেম সংস্করণ, ঠিকানার নিয়ম, অ্যালার্ম লিঙ্কেজ এবং পাওয়ার-কন্ট্রোল লজিকের সাথেও একমত হওয়া দরকার। HSS Energy Deye, Solis, Afore, Growatt, FOX ESS এবং Megarevo থেকে নির্দিষ্ট মডেল পর্যালোচনা করতে পারে। সামঞ্জস্য সঠিক মডেল এবং প্রোটোকল সংস্করণ দ্বারা নিশ্চিত করা হয়; এটি একই ব্র্যান্ডের নাম বহনকারী প্রতিটি পণ্যের জন্য অনুমান করা হয় না।

3. IP55 ক্যাবিনেট এবং মডুলার ব্যাটারি লেআউট

LiFePO4 শক্তি সঞ্চয় মন্ত্রিসভা পনেরটি মডিউল, মাস্টার কন্ট্রোলার, DC সুরক্ষা, বাস সংযোগ এবং সম্পর্কিত আনুষাঙ্গিকগুলিকে একটি ঘেরে নিয়ে আসে৷ বাইরের ক্যাবিনেটকে IP55 রেট দেওয়া হয়েছে, যখন পৃথক ক্যাটালগ ব্যাটারি ইউনিটকে IP20 রেট দেওয়া হয়েছে; এই দুটি রেটিং বিনিময়যোগ্য হিসাবে গণ্য করা উচিত নয়। তারের এন্ট্রি, বায়ুচলাচল বা তাপমাত্রা-নিয়ন্ত্রণ সরঞ্জাম, রক্ষণাবেক্ষণ ছাড়পত্র এবং সাইট ফাউন্ডেশন পরিবেষ্টিত তাপমাত্রা, ধুলো, বৃষ্টির এক্সপোজার এবং স্থানীয় ইনস্টলেশন প্রয়োজনীয়তার বিরুদ্ধে পরীক্ষা করা হয়।

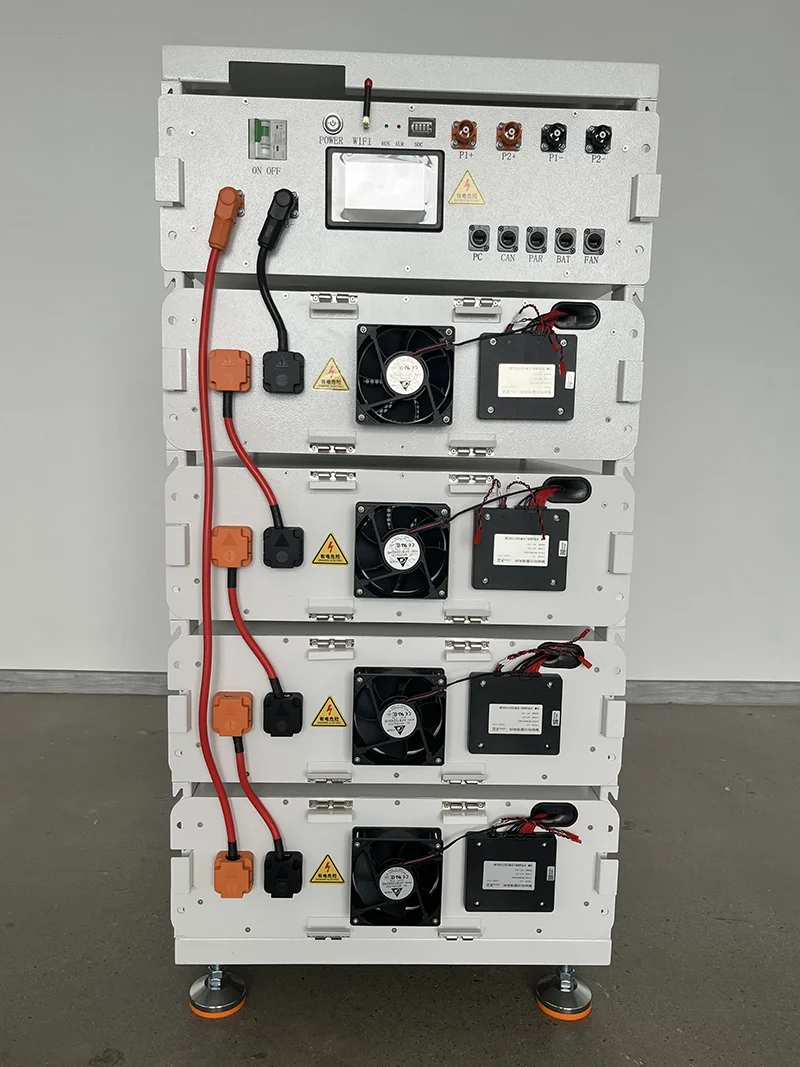

একটি ওয়ার্কশপের ফটোগ্রাফে দেখানো হাই-ভোল্টেজ মডিউল এবং কন্ট্রোলার সংযোগ। সম্পূর্ণ 215kWh ব্যবস্থা পনেরটি 51.2V 280Ah ইউনিট ব্যবহার করে।

4. বাণিজ্যিক অপারেটিং দৃশ্যকল্প

একটি বাণিজ্যিক ব্যাটারি স্টোরেজ সিস্টেম সৌর স্ব-ব্যবহার, ব্যবহারের সময় স্থানান্তর, পিক শেভিং, নির্বাচিত-লোড ব্যাকআপ এবং মাইক্রোগ্রিড প্রকল্পগুলিকে সমর্থন করতে পারে। দরকারী অপারেটিং ফলাফল লোড প্রোফাইল, ব্যবহারযোগ্য শক্তি, PCS শক্তি, সৌর উত্পাদন এবং নিয়ন্ত্রণ কৌশল উপর নির্ভর করে। একটি অর্থপূর্ণ উদ্ধৃতির জন্য, ক্রেতাদের সাম্প্রতিক খরচের ডেটা, সমালোচনামূলক লোড এবং সিস্টেমটি যে সমস্যাটি সমাধান করবে বলে আশা করা হচ্ছে তা প্রদান করা উচিত। স্থানীয় সুরক্ষা এবং বিতরণ প্রকল্পের বিরুদ্ধে সিস্টেম ইন্টিগ্রেটর দ্বারা গ্রিড-সংযুক্ত অপারেশন, অফ-গ্রিড স্থানান্তর বা জেনারেটর সমন্বয় অবশ্যই পর্যালোচনা করা উচিত।

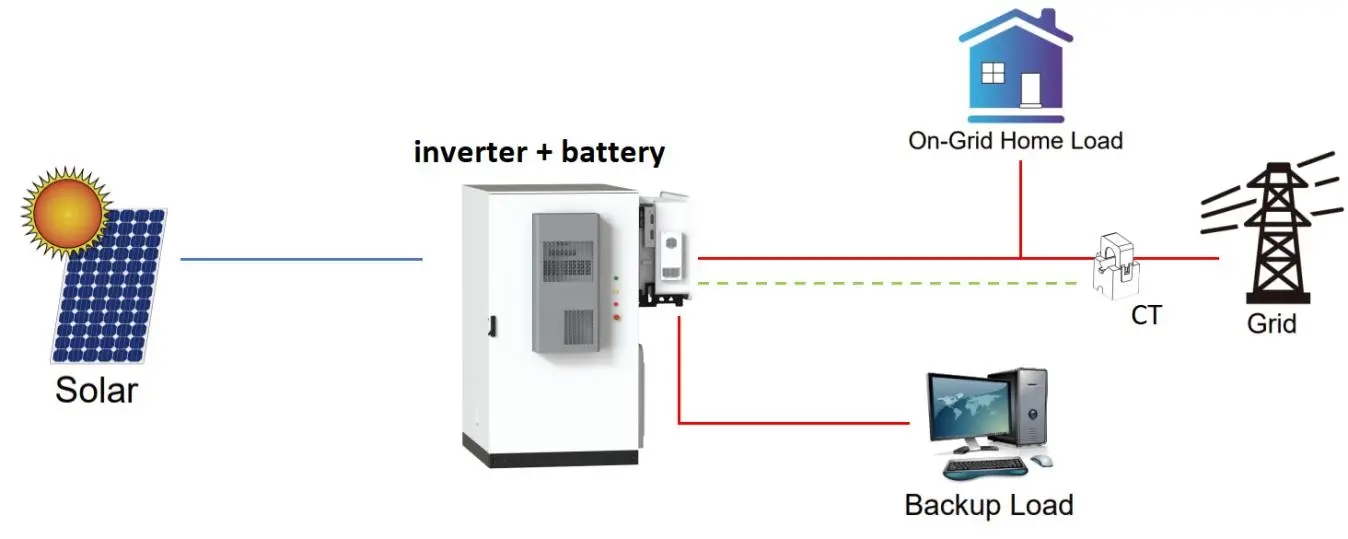

মৌলিক শক্তি-প্রবাহ উদাহরণ। হোম-লোড আইকন দৃষ্টান্তমূলক; বাণিজ্যিক PCS, EMS, CT, গ্রিড পয়েন্ট এবং লোড ওয়্যারিং অবশ্যই প্রকল্পের অঙ্কন অনুসরণ করতে হবে।

5. BMS, যোগাযোগ এবং অপারেটিং সীমানা

ব্যাটারি ইউনিট CAN, RS485 এবং RS232 ইন্টারফেস প্রদান করে এবং মাস্টার কন্ট্রোলার উপরের-স্তরের সরঞ্জামগুলির জন্য মডিউল স্থিতি একীভূত করে। একটি ম্যাচিং সংযোগকারী প্রোটোকল সামঞ্জস্যতা প্রমাণ করে না, তাই সরঞ্জাম মডেল, প্রোটোকল ফাইল এবং যোগাযোগ পরীক্ষার পদ্ধতি উত্পাদনের আগে নিশ্চিত করা হয়। ক্যাটালগ 140A প্রস্তাবিত কারেন্ট এবং 200A সর্বাধিক কারেন্ট তালিকাভুক্ত করে, পাশাপাশি তাপমাত্রা এবং SOC-এর প্রভাবও উল্লেখ করে। অবিচ্ছিন্ন সিস্টেম শক্তি তাই ক্যাবিনেট তাপ ব্যবস্থাপনা, ক্যাবলিং, সুরক্ষা ডিভাইস এবং PCS সীমার সাথে একসাথে সেট করা হয়।

6. কাস্টমাইজেশন, উত্পাদন নিয়ন্ত্রণ এবং সম্মতি প্রমাণ

একটি BESS ব্যাটারি এনার্জি স্টোরেজ সিস্টেম সাধারণত অঙ্কন পর্যালোচনা, BOM নিশ্চিতকরণ, ক্যাবিনেট লেআউট, প্রোটোকল ম্যাচিং, লেবেল অনুমোদন এবং ব্যাচ উৎপাদনের আগে প্রথম-নিবন্ধ যাচাইয়ের মাধ্যমে চলে। HSS Energy 2023 সালে প্রতিষ্ঠিত হয়েছিল, এবং এর অংশীদাররা লিথিয়াম-ব্যাটারি শিল্পের দশ বছরেরও বেশি অভিজ্ঞতা নিয়ে আসে। লেজার ওয়েল্ডিং, স্বয়ংক্রিয় সমাবেশ, বার্ধক্য পরীক্ষা এবং বহির্গামী পরিদর্শন সমর্থনকারী ব্যাচ এবং OEM বা ODM প্রকল্প সহ চীনের একাধিক উত্পাদন ঘাঁটি মোট প্রায় 12,000 m² জুড়ে রয়েছে। এই পৃষ্ঠার জন্য সরবরাহ করা পর্যালোচনা প্যাকেজের মধ্যে রয়েছে একটি CE EMC সার্টিফিকেট অফ কনফর্মিটি, একটি RoHS সার্টিফিকেট অফ কনফর্মিটি এবং একটি IEC 62619 পরীক্ষার রিপোর্ট৷ নথির সুযোগ এবং চূড়ান্ত প্রযোজ্যতা আদেশকৃত কনফিগারেশনের বিরুদ্ধে পরীক্ষা করা হয়।

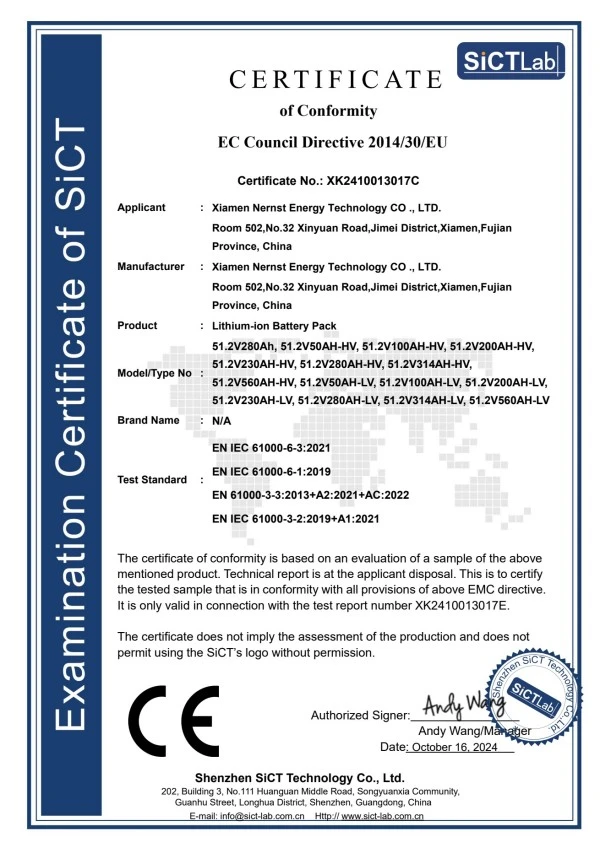

CE EMC সার্টিফিকেট অফ কনফার্মিটি পণ্য-পরিবারের পর্যালোচনার জন্য সরবরাহ করা হয়েছে।

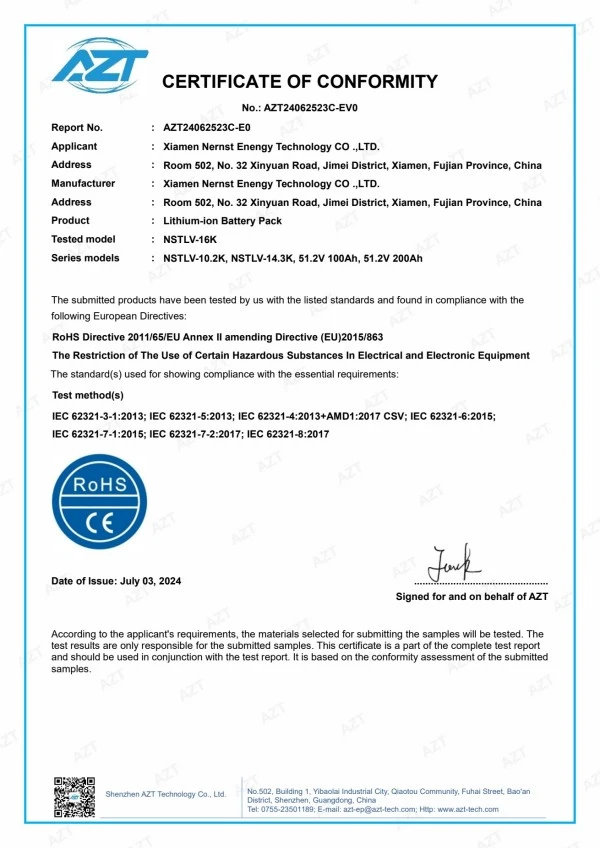

সম্মতি পর্যালোচনার জন্য RoHS সার্টিফিকেট অফ কনফার্মিটি সরবরাহ করা হয়েছে।

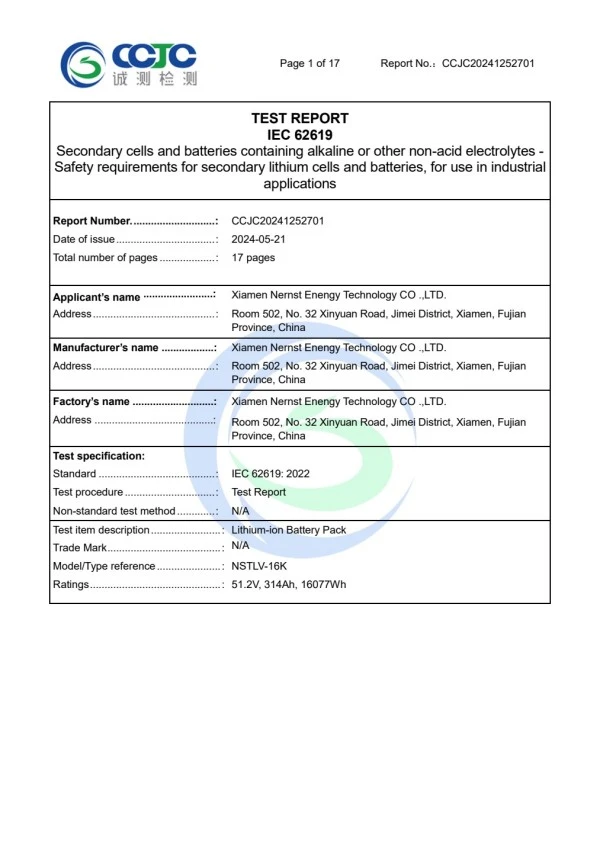

IEC 62619:2022 পরীক্ষার রিপোর্ট পৃষ্ঠা সমর্থনকারী নিরাপত্তা-পরীক্ষা ডকুমেন্টেশন হিসাবে সরবরাহ করা হয়েছে।

7. প্যাকেজিং, ডেলিভারি এবং বিক্রয়োত্তর হস্তান্তর

ক্যাবিনেট, কন্ট্রোলার, কেবল এবং আনুষাঙ্গিক অন্তর্ভুক্ত করার আগে পনেরটি ব্যাটারি ইউনিটের আনুমানিক সম্মিলিত নেট ওজন 1,533 কেজি। আনলোডিং সরঞ্জাম, পরিবহন বিভাজন, অ্যাক্সেস রুট এবং চূড়ান্ত প্লেসমেন্ট তাই চালানের আগে সম্মত হওয়া উচিত। নিশ্চিত হওয়া সমুদ্র বা রাস্তার রুট, গন্তব্য, লেবেল এবং নথির তালিকার জন্য প্যাকেজিং প্রস্তুত করা হয়েছে। প্রসবের পরে, HSS Energy ম্যানুয়াল এবং প্রযুক্তিগত ফাইলগুলি সরবরাহ করে যা অর্ডারকৃত কনফিগারেশনের সাথে মিলে যায়। বিস্তারিত ওয়্যারিং, কমিশনিং, অ্যালার্ম হ্যান্ডলিং এবং রক্ষণাবেক্ষণের পদ্ধতিগুলি অপারেটিং ম্যানুয়ালটিতে থাকে যাতে অনলাইন পণ্য পৃষ্ঠাটি ব্যবহারিক এবং সহজে পড়া যায়।

FAQ

1. সিস্টেমটিকে 215kWh বলা হয় কেন?

পনেরটি 51.2V 280Ah ইউনিট 215.04kWh এর একটি গণনাকৃত নামমাত্র শক্তি উৎপন্ন করে, তাই পণ্যটি 215kWh ক্ষমতা শ্রেণীতে উপস্থাপন করা হয়।

2. এটি কি সরাসরি যেকোনো Deye, Solis বা Growatt ইনভার্টারের সাথে সংযোগ করতে পারে?

না। ব্র্যান্ড নামই যথেষ্ট নয়। অনুগ্রহ করে সঠিক মডেল, DC ভোল্টেজ পরিসীমা, বর্তমান সীমা এবং প্রোটোকল সংস্করণ প্রদান করুন যাতে উভয় পক্ষই একটি সামঞ্জস্যপূর্ণ পর্যালোচনা সম্পূর্ণ করতে পারে।

3. প্রতিটি ব্যাটারি মডিউলে কি IP55 প্রযোজ্য?

IP55 বাইরের ক্যাবিনেটকে বোঝায়। স্বতন্ত্র 51.2V 280Ah ইউনিটটি ক্যাটালগে IP20 হিসাবে তালিকাভুক্ত। তারের এন্ট্রি এবং তাপ-ব্যবস্থাপনা ডিজাইনকে অবশ্যই সাইটের প্রকৃত শর্ত পূরণ করতে হবে।

4. পনেরটি মডিউল সিরিজ থেকে সমান্তরাল পরিবর্তন করা যেতে পারে?

এই পৃষ্ঠাটি একটি উচ্চ-ভোল্টেজ সিরিজ সিস্টেম বর্ণনা করে। একটি সমান্তরাল বিন্যাস ভোল্টেজ, বর্তমান, নিয়ন্ত্রণ, সুরক্ষা এবং সরঞ্জামের মিল পরিবর্তন করবে এবং তাই একটি পৃথক নকশা প্রয়োজন।

5. কোন সম্মতি নথি পাওয়া যায়?

সরবরাহকৃত রিভিউ সেটে CE EMC এবং RoHS কনফার্মিটি ডকুমেন্ট এবং একটি IEC 62619 টেস্ট রিপোর্ট অন্তর্ভুক্ত রয়েছে। চূড়ান্ত অর্ডার কনফিগারেশনের জন্য পরিবহন ফাইল এবং সঠিক নথির সুযোগ নিশ্চিত করা হয়।

6. একটি উদ্ধৃতি জন্য কি তথ্য প্রয়োজন?

অনুগ্রহ করে লক্ষ্য শক্তি, প্রধান লোড, PCS বা বৈদ্যুতিন সংকেতের মেরু বদল মডেল, অপারেটিং দৃশ্য, ইনস্টলেশন পরিবেশ, পরিমাণ, গন্তব্য দেশ, প্রয়োজনীয় নথি এবং প্রত্যাশিত ডেলিভারি তারিখ প্রদান করুন।

প্রকল্প অনুসন্ধান:একটি 215kWh শক্তি সঞ্চয়স্থান ব্যাটারি সোর্স করার সময়, PCS বা বৈদ্যুতিন সংকেতের মেরু বদল ব্র্যান্ড এবং মডেল, সিস্টেম পাওয়ার, প্রধান লোড, সাইটের পরিবেশ, যোগাযোগের প্রয়োজনীয়তা, পরিমাণ, গন্তব্য এবং প্রয়োজনীয় নথি পাঠান। HSS Energy 15-সিরিজ ভোল্টেজ উইন্ডো, ক্যাবিনেট কনফিগারেশন, প্রোটোকল ম্যাচিং, ডেলিভারি ফাইল সেট এবং কোটেশন যাচাই করতে এই তথ্য ব্যবহার করবে।
