100kWh এনার্জি স্টোরেজ ব্যাটারি

100kWh শক্তি সঞ্চয়স্থান ব্যাটারির জন্য সরবরাহকারীদের তুলনাকারী ইন্টিগ্রেটরদের জন্য, HSS এনার্জি ফ্যাক্টরি প্রকল্পের চারপাশে মডিউল নির্বাচন, র্যাক বা আউটডোর-ক্যাবিনেট বিকল্প, লেবেলিং এবং যোগাযোগ কনফিগারেশন প্রদান করে। নামটি একটি বাজার ক্ষমতা শ্রেণীকে বর্ণনা করে, প্রতিটি ব্যবস্থার জন্য একটি সঠিক শক্তির মান নয়। ছয়-মডিউল রেফারেন্সের জন্য, ক্যাটালগ সিস্টেম টেবিলে 96.46kWh নামমাত্র শক্তি বলা হয়েছে, যখন 16.08kWh-এ ছয়টি মডিউল প্রায় 96.48kWh হিসাব করে। একই টেবিলে 90% DOD এ 86.81kWh ব্যবহারযোগ্য শক্তির তালিকা রয়েছে। যেহেতু দুটি নামমাত্র-শক্তির পরিসংখ্যান 0.02kWh দ্বারা পৃথক, অনুমোদিত স্পেসিফিকেশন, সিস্টেম ডায়াগ্রাম এবং সরঞ্জাম-মেলা রেকর্ড একটি ক্রয়ের অর্ডারের জন্য অগ্রাধিকার নেয়।

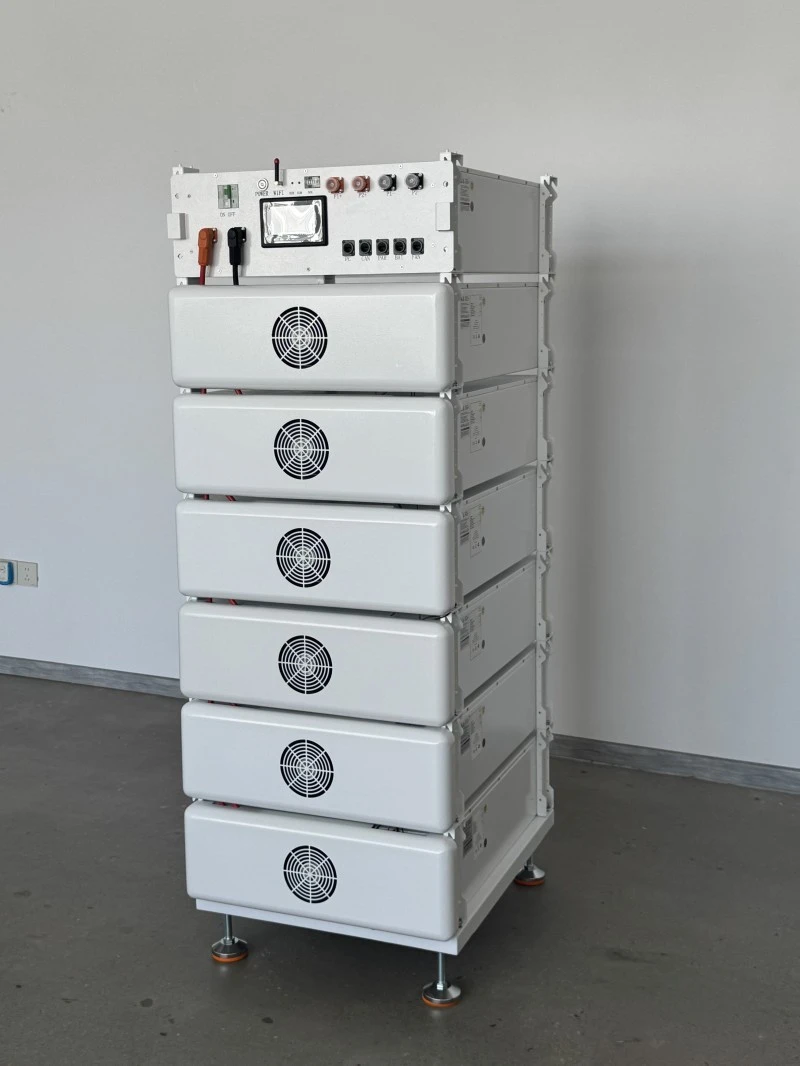

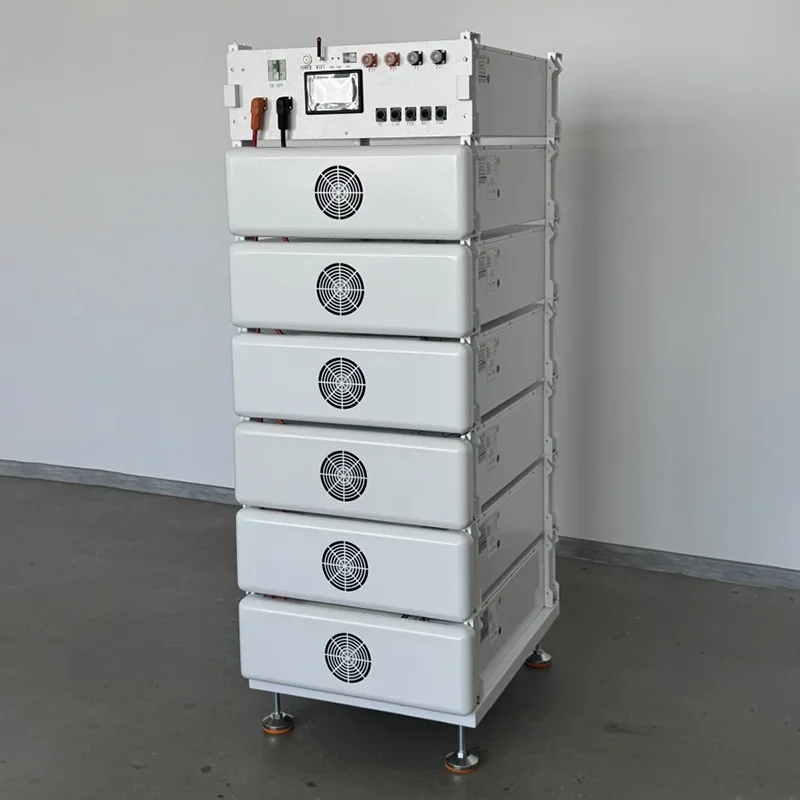

সিরিজে সংযুক্ত ছয়টি 16.08kWh উচ্চ-ভোল্টেজ র্যাক মডিউল

রেফারেন্স প্রযুক্তিগত বিশেষ উল্লেখ

1. ক্যাপাসিটি আর্কিটেকচার এবং মডিউল নির্বাচন

একটি 100KWH hv ব্যাটারি সিস্টেম বিভিন্ন মডিউল শক্তি ক্লাস ব্যবহার করতে পারে: দশটি প্রায় 10kWh ইউনিট, ছয়টি 16kWh-শ্রেণীর ইউনিট বা চারটি 24kWh-শ্রেণীর ইউনিট। এই পৃষ্ঠাটি ছয়টি 16.08kWh মডিউলের উপর ফোকাস করে। বিন্যাস পরিবর্তন করার ফলে সিস্টেমের ভোল্টেজ, র্যাকের মাত্রা, ওজন, শিপিং এবং সরঞ্জামের মিলও পরিবর্তিত হয়, তাই মডিউলের পরিমাণ শুধুমাত্র শক্তি থেকে প্রতিস্থাপিত হতে পারে না। কনফিগারেশন পর্যালোচনার সময়, HSS Energy অর্ডারের প্রযুক্তিগত সংযুক্তিতে 100kWh শক্তি সঞ্চয়স্থান ব্যাটারির জন্য মডিউল গণনা, সিরিজ ভোল্টেজ এবং বৈদ্যুতিক ইন্টারফেস রেকর্ড করে।

2. উচ্চ-ভোল্টেজ টপোলজি এবং পিসিএস ম্যাচিং

একটি উচ্চ ভোল্টেজ ব্যাটারি নির্বাচন করা PCS বা বৈদ্যুতিন সংকেতের মেরু বদল-এর ডিসি ভোল্টেজ উইন্ডো দিয়ে শুরু হয়। ছয়-মডিউল রেফারেন্স একটি 278.4-345.6V অপারেটিং পরিসীমা সহ 307.2V রেট করা হয়েছে। CAN বা RS485 একটি উপলব্ধ ইন্টারফেস সনাক্ত করে; এটি প্রোটোকল সামঞ্জস্য প্রমাণ করে না। উত্পাদনের আগে, প্রযুক্তিগত পর্যালোচনার জন্য সরঞ্জামের ব্র্যান্ড, মডেল, প্রোটোকল সংস্করণ এবং পিন সংজ্ঞা প্রদান করুন।

3. ইনডোর র্যাক বা আউটডোর ক্যাবিনেট

একটি বাণিজ্যিক শক্তি স্টোরেজ ব্যাটারি হিসাবে, সিস্টেমটি বাণিজ্যিক সর্বোচ্চ ব্যবস্থাপনা, সৌর স্ব-ব্যবহার এবং নির্বাচিত ব্যাকআপ লোডগুলিকে সমর্থন করতে পারে এবং এটি উচ্চ-ব্যবহারের বাড়ি বা ছোট প্রকল্পগুলির জন্যও উপযুক্ত হতে পারে। ইনডোর র্যাক ব্যবস্থার জন্য ক্যাটালগ IP20 তালিকাভুক্ত করে। আউটডোর প্লেসমেন্ট একটি ঐচ্ছিক IP55 ক্যাবিনেট ব্যবহার করতে পারে, কিন্তু ঘের রেটিং পরিবেষ্টিত তাপমাত্রা, বায়ুপ্রবাহ, ভিত্তি, পরিষেবা ছাড়পত্র এবং স্থানীয় বৈদ্যুতিক প্রয়োজনীয়তার জন্য চেক প্রতিস্থাপন করে না।

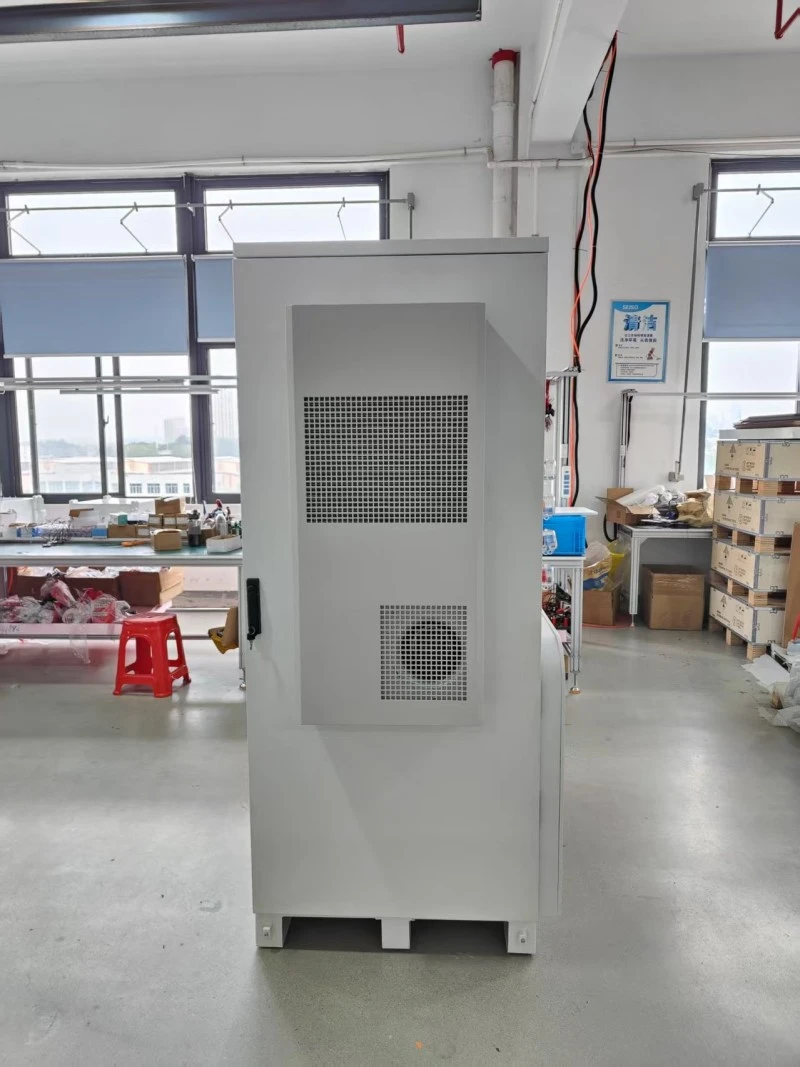

বহিরঙ্গন প্রতিরক্ষামূলক মন্ত্রিসভা; অভ্যন্তরীণ মডিউল, বায়ুপ্রবাহ এবং ইন্টারফেস প্রতিটি অর্ডারের জন্য নিশ্চিত করা হয়

4. মডুলার নির্মাণ এবং পরিষেবা অ্যাক্সেস

একটি র্যাক মাউন্ট করা LiFePO4 ব্যাটারি একটি প্রধান নিয়ন্ত্রণ ইউনিট সহ স্বাধীন মডিউল ব্যবহার করে, যা কারখানা পরিদর্শন, বিভক্ত শিপমেন্ট এবং পরিষেবা অ্যাক্সেসকে আরও ব্যবহারিক করে তোলে। একটি 16kWh-শ্রেণীর মডিউলের ওজন প্রায় 118kg, যখন ছয়-মডিউল সিস্টেমের ক্যাটালগ রেফারেন্স প্রায় 782kg। র্যাক লোডিং, প্রবেশ পথ এবং উত্তোলন বা ফর্কলিফ্ট ব্যবস্থা তাই উদ্ধৃতি পর্যায়ে আলোচনা করা উচিত। বিস্তারিত ইনস্টলেশন, তারের এবং কমিশনিং পদ্ধতি পণ্য ম্যানুয়াল অন্তর্গত.

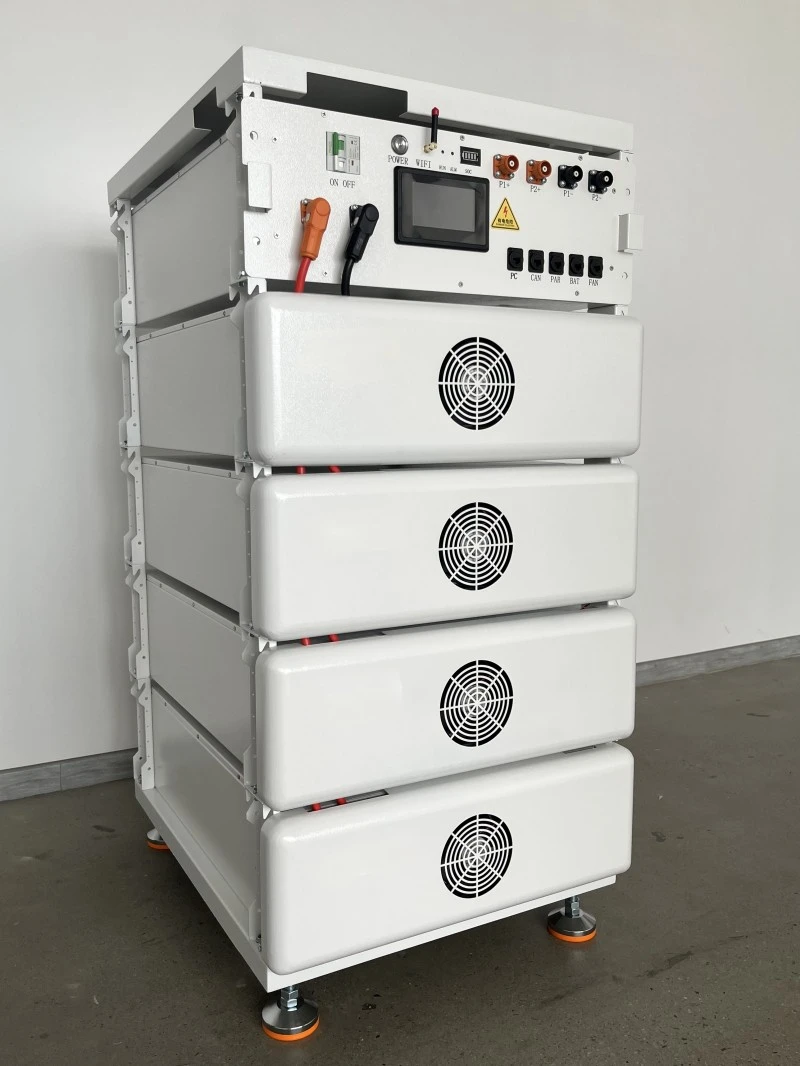

মডিউল স্ট্যাক এবং প্রধান নিয়ন্ত্রণ ইউনিটের কাছাকাছি দৃশ্য; ফটোগ্রাফ স্ট্যাক একটি নির্মাণ রেফারেন্স, ছয়-মডিউল সিস্টেম বিন্যাস নয়

5. BMS, ফ্যান কুলিং এবং অপারেটিং সীমা

উচ্চ ভোল্টেজ লিথিয়াম ব্যাটারি সিস্টেম ব্যাটারি ম্যানেজমেন্ট ব্যবহার করে মডিউল স্থিতি নিরীক্ষণ করতে এবং CAN বা RS485 এর মাধ্যমে উপরের স্তরের সরঞ্জামের সাথে ডেটা বিনিময় করে। ক্যাটালগ প্রস্তাবিত চার্জ/ডিসচার্জ কারেন্ট হিসাবে 160A এবং সর্বাধিক হিসাবে 200A দেয়, উল্লেখ্য যে বর্তমান ক্ষমতা তাপমাত্রা এবং SOC দ্বারা প্রভাবিত হয়। ফ্যানের কুলিং, -10°C থেকে 55°C কাজের পরিসর, আর্দ্রতা এবং উচ্চতার সীমাকে অবশ্যই প্রতিটি শর্তে একটি সর্বোচ্চ ক্ষমতা হিসাবে বিবেচনা করার পরিবর্তে একসাথে বিবেচনা করতে হবে।

6. উৎপাদন অনুমোদন, OEM/ODM এবং সার্টিফিকেশন স্কোপ

এইচএসএস এনার্জি একটি সংজ্ঞায়িত প্রকল্পের জন্য মডিউল লেবেল, র্যাক, আউটডোর ক্যাবিনেট, ডিসপ্লে সেটিংস, যোগাযোগ কনফিগারেশন এবং প্যাকেজিং নিশ্চিত করতে পারে। ব্যাচ উত্পাদন, অঙ্কন, BOM, প্রোটোকল এবং নমুনা অনুমোদন করা উচিত, সমাবেশ, সংযোগ পরিদর্শন, BMS সেটিংস এবং ব্যাচ দ্বারা রক্ষিত বার্ধক্য-পরীক্ষা রেকর্ড সহ। সরবরাহকৃত CE EMC শংসাপত্রটি নং XK2410013017C এবং এর মডেলের স্কোপ 51.2V 314Ah-HV অন্তর্ভুক্ত৷ একটি কাস্টমাইজড সংস্করণ সেই সুযোগের মধ্যে থাকবে কিনা তা অবশ্যই চূড়ান্ত বিতরণ করা কনফিগারেশনের বিরুদ্ধে পরীক্ষা করা উচিত।

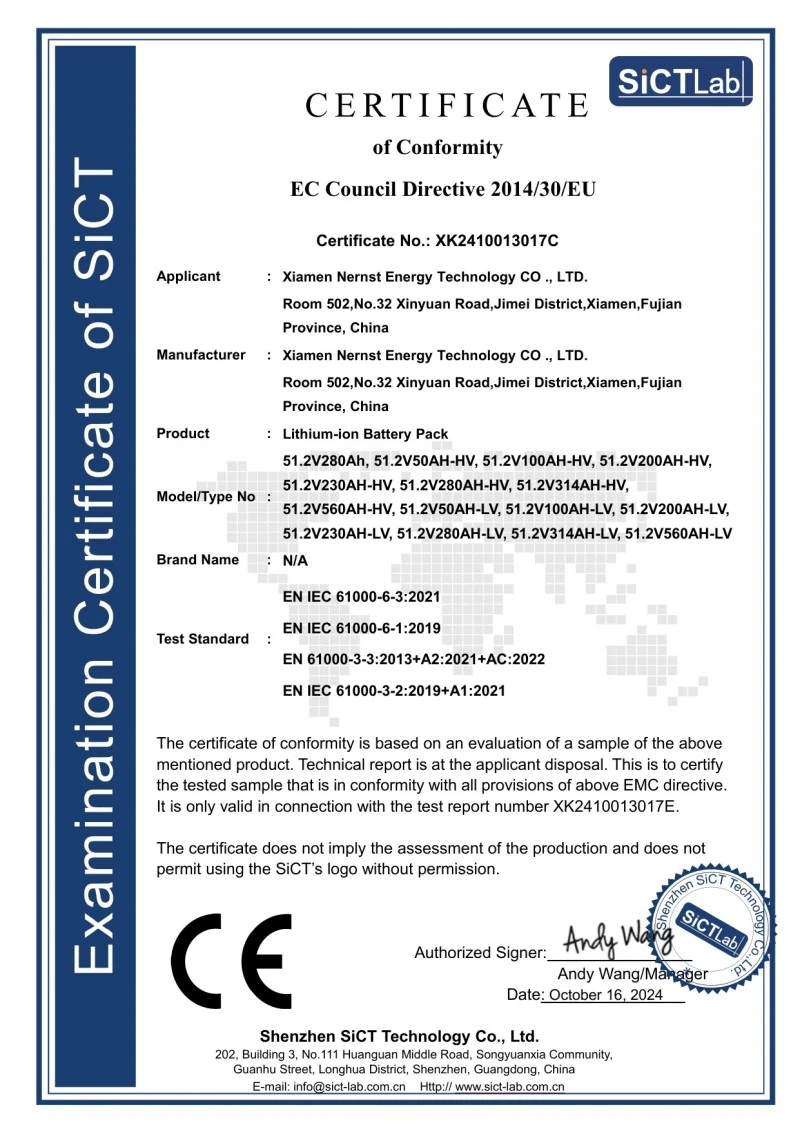

CE EMC শংসাপত্র পৃষ্ঠা; শংসাপত্র নম্বর XK2410013017C

7. প্যাকেজিং, শিপিং এবং প্রজেক্ট ডেলিভারি

একটি 100 Kwh লিথিয়াম আয়ন ব্যাটারি প্রজেক্টে ভারী উচ্চ-ভোল্টেজ সরঞ্জাম জড়িত থাকে, তাই মডিউল, কন্ট্রোল ইউনিট, র্যাক এবং ক্যাবিনেটের আলাদা সুরক্ষা, সংযম, বিপজ্জনক-পণ্যের লেবেল এবং আনলোডিং পরিকল্পনার প্রয়োজন হতে পারে। শিপিং প্রস্তুতির জন্য, গন্তব্য, পরিবহন পদ্ধতি, আনলোড করার শর্ত, প্রয়োজনীয় নথি এবং একটি সম্পূর্ণ মন্ত্রিসভা প্রয়োজন কিনা তা প্রদান করুন। কাঠের-কেস বা প্যালেটের বিশদ, UN3480 চিহ্নিতকরণ এবং পরিবহন কাগজপত্রগুলি একটি প্রদর্শন ফটোগ্রাফ থেকে অনুলিপি না করে প্রকৃত মডিউল এবং রুটের জন্য নিশ্চিত করতে হবে।

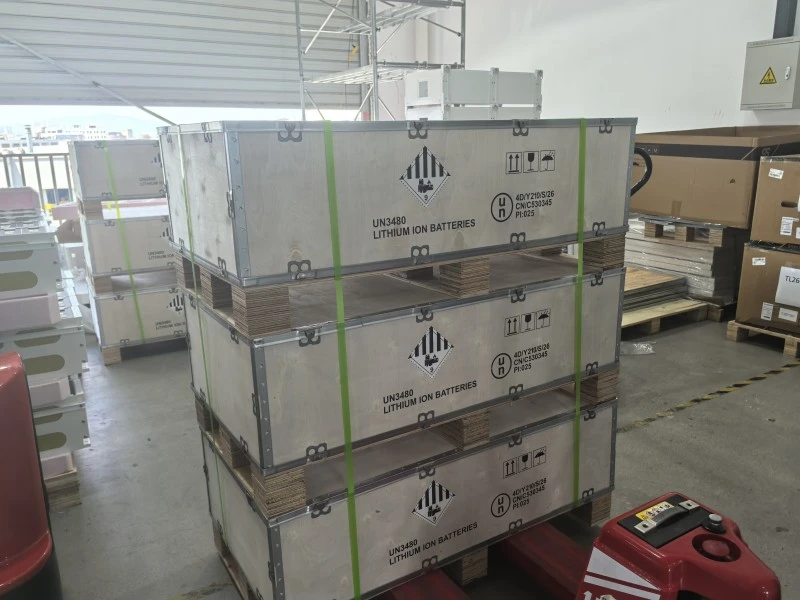

UN3480 মার্কিং সহ উচ্চ-ভোল্টেজ ব্যাটারি মডিউলগুলির জন্য কাঠের কেস প্যাকেজিং

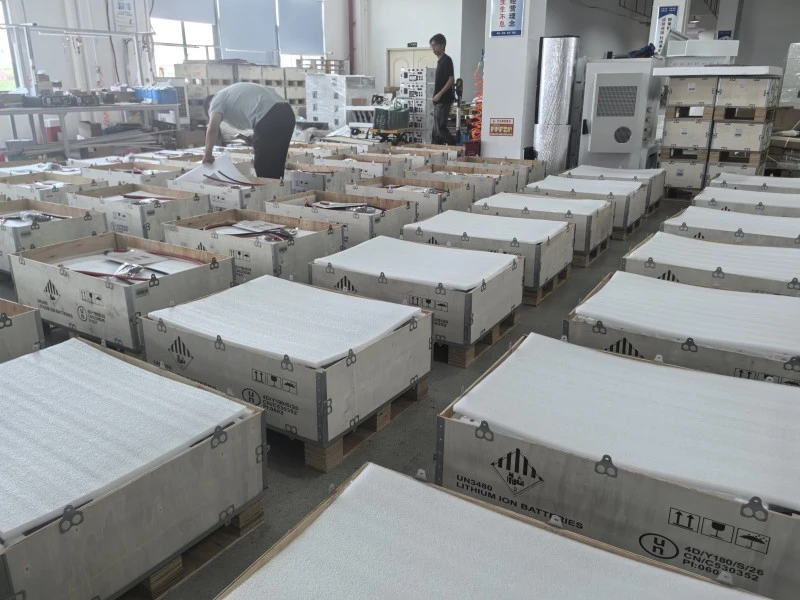

কর্মশালায় ব্যাচ প্যাকিং; প্রতিরক্ষামূলক উপকরণ, কেস এবং চালান প্রচুর অর্ডার অনুসরণ করে

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

1. যখন ছয়টি 16kWh-শ্রেণীর মডিউল ঠিক 100kWh না হয় তখন কেন পণ্যটিকে 100kWh বলা হয়?

চিত্রটি একটি সাধারণ ক্ষমতা-শ্রেণীর বর্ণনা। প্রতিটি রেফারেন্স মডিউল 16.08kWh রেট করা হয়েছে, তাই ছয়টি প্রায় 96.48kWh হিসাব করে; ক্যাটালগ সিস্টেম টেবিলে বলা হয়েছে 96.46kWh. উদ্ধৃতি এবং চুক্তির প্রকৃত নামমাত্র শক্তি উল্লেখ করা উচিত।

2. দশটি 10kWh, ছয়টি 16kWh-শ্রেণী এবং চারটি 24kWh-শ্রেণীর মডিউল কি সরাসরি বিনিময় করা যেতে পারে?

না। সিস্টেম ভোল্টেজ, অপারেটিং রেঞ্জ, মাত্রা, ওজন, র্যাক, প্রধান নিয়ামক এবং সরঞ্জামের সামঞ্জস্য সব পরিবর্তন হতে পারে। একটি নতুন সিস্টেম কনফিগারেশন পর্যালোচনা প্রয়োজন.

3. সিস্টেম বাইরে ইনস্টল করা যাবে?

একটি ঐচ্ছিক IP55 আউটডোর ক্যাবিনেট উপলব্ধ। ঘের রেটিং সাইট ডিজাইনের শুধুমাত্র একটি অংশ; তাপমাত্রা, শীতলকরণ, ভিত্তি, তারের প্রবেশ, পরিষেবা স্থান এবং স্থানীয় প্রয়োজনীয়তা এখনও নিশ্চিতকরণ প্রয়োজন।

4. একটি CAN বা RS485 পোর্ট মানে কি ব্যাটারি প্রতিটি পিসিএস বা ইনভার্টারের সাথে সংযোগ করতে পারে?

না। একটি ম্যাচিং কানেক্টর ম্যাচিং প্রোটোকল, অ্যাড্রেসিং বা ডেটা সংজ্ঞার গ্যারান্টি দেয় না। অর্ডার দেওয়ার আগে সরঞ্জামের মডেল, প্রোটোকল সংস্করণ এবং পিন সংজ্ঞা প্রদান করুন।

5. সিই শংসাপত্র স্বয়ংক্রিয়ভাবে প্রতিটি OEM পরিবর্তন কভার করে?

অগত্যা. সরবরাহকৃত শংসাপত্রের সুযোগে 51.2V 314Ah-HV অন্তর্ভুক্ত রয়েছে, তবে চূড়ান্ত কনফিগারেশন এবং শংসাপত্রের সুযোগের বিপরীতে ক্যাবিনেট, কাঠামোগত, বৈদ্যুতিক বা অন্যান্য পরিবর্তন অবশ্যই পরীক্ষা করা উচিত।

উদ্ধৃতি চেকলিস্ট:100kWh শক্তি সঞ্চয়স্থান ব্যাটারি মূল্যায়ন করার সময়, লক্ষ্য শক্তি, পছন্দের মডিউল বিন্যাস, PCS বা বৈদ্যুতিন সংকেতের মেরু বদল মডেল, প্রধান লোড, ইনস্টলেশন পরিবেশ, ইনডোর র্যাক বা IP55 ক্যাবিনেটের প্রয়োজনীয়তা, প্রোটোকল, পরিমাণ, গন্তব্য, প্রয়োজনীয় সার্টিফিকেশন নথি এবং ডেলিভারি লক্ষ্য ভাগ করুন। এইচএসএস এনার্জি কনফিগারেশন এবং বাণিজ্যিক প্রস্তাব জারি করার আগে এই পয়েন্টগুলি পর্যালোচনা করবে।
