8S 40000mAh সলিড স্টেট UAV ব্যাটারি

HSS Energy 8S 40Ah সলিড-স্টেট প্ল্যাটফর্ম UAV প্রজেক্টগুলির জন্য উদ্দিষ্ট যেগুলির জন্য একটি সংজ্ঞায়িত 29.6V বৈদ্যুতিক উইন্ডো এবং কমপ্যাক্ট 8S প্যাকের তুলনায় একটি বড় ইনস্টল করা শক্তি ক্লাস প্রয়োজন। সরবরাহকৃত স্পেসিফিকেশন চার্জ সিলিং 34.0V এ, ডিসচার্জ কাট-অফ 20.0V এ, ক্রমাগত স্রাব 80.0A এ এবং সর্বোচ্চ স্রাব 280A এ সেট করে। এগুলি সিস্টেম পর্যালোচনার জন্য প্যাক-লেভেল স্পেসিফিকেশন ইনপুট; বিমানের আউটপুট এখনও প্রপালশন লোড, বর্তমান পথ, তাপীয় অবস্থা এবং অনুমোদিত ইন্টারফেসের উপর নির্ভর করে।

প্রযুক্তিগত বিশেষ উল্লেখ

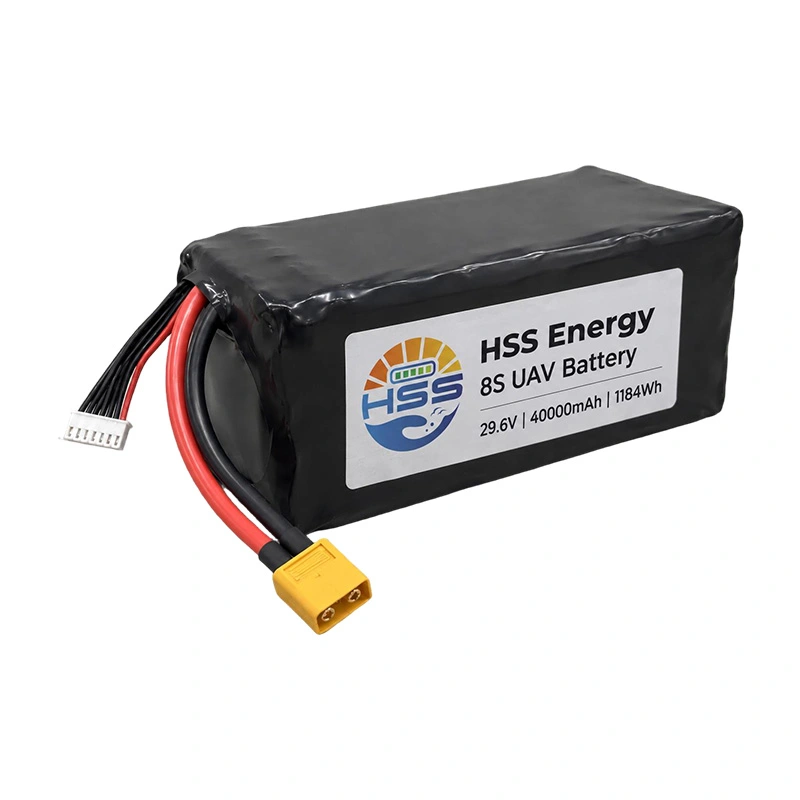

পণ্যের ভিজ্যুয়ালাইজেশন - কালো তাপ-সঙ্কুচিত রেফারেন্স কনফিগারেশন

শক্তি এবং পণ্য ভূমিকা

8S 40Ah অবস্থানটি বিমানের প্রোগ্রামগুলির জন্য উদ্দেশ্যে করা হয়েছে যেগুলির জন্য একটি 29.6V প্ল্যাটফর্ম এবং একটি গণনাকৃত 1184Wh নামমাত্র শক্তি ইনপুট প্রয়োজন৷ বৃহত্তর সমাপ্ত ভর এবং 93 x 90 x 205 মিমি খামকে অবশ্যই পেলোড, মাধ্যাকর্ষণ কেন্দ্র, ধারণ এবং অপসারণের পথের সাথে মূল্যায়ন করতে হবে। 400Wh/kg মান পৃথক কোষের অন্তর্গত। 1184Wh এবং আনুমানিক 3.2kg ব্যবহার করলে প্রায় 370Wh/kg এর একটি গণনাকৃত সম্পূর্ণ-প্যাক রেফারেন্স দেয়; এটি একটি প্যাক গণনা, সরবরাহ করা সেল মানের প্রতিস্থাপন নয়।

29.6V 40000mAh সলিড স্টেট ইউএভি ব্যাটারি সরবরাহ করা বৈদ্যুতিক উইন্ডো, ফিনিশড ভর এবং এয়ারক্রাফ্ট-বে ফিট শুধুমাত্র ক্ষমতার ভিত্তিতে না করে একটি কনফিগারেশন হিসাবে মূল্যায়ন করা হয়।

তাই 8S 40000mAh ড্রোন ব্যাটারি শুধুমাত্র ক্ষমতার তুলনায় ভোল্টেজ গ্রহণযোগ্যতা, ব্যবহারযোগ্য শক্তি, ভর, বর্তমান পথ এবং বে ফিট দিয়ে তুলনা করা উচিত। পণ্য পৃষ্ঠাটি নামমাত্র শক্তিকে ফ্লাইটের সময় রূপান্তর করে না; এয়ারক্রাফ্ট পাওয়ার, পেলোড, রিজার্ভ পলিসি, প্রপালশন দক্ষতা এবং আবহাওয়া প্রকল্পের ইনপুট থাকে।

ভোল্টেজ, চার্জ এবং বর্তমান সীমানা

29.6V 40Ah ড্রোন ব্যাটারিতে একটি নির্দিষ্ট 34.0V চার্জ কাট-অফ এবং একটি 20.0V ডিসচার্জ কাট-অফ রয়েছে। এই পূর্ণ ভোল্টেজ উইন্ডোর বিপরীতে বিমানের পাওয়ার ডিস্ট্রিবিউশন, কন্ট্রোলার, এভিওনিক্স এবং চার্জার প্রোফাইল নিশ্চিত করুন। 0.5C এ সর্বোচ্চ চার্জ বর্তমান 20.0A। ক্রমাগত স্রাব হল 2C-তে 80.0A, যখন 7C-তে 280A হল সর্বাধিক-স্রাব স্পেসিফিকেশন; কোনো চিত্রই একা গ্রহণযোগ্য সমগ্র-বিমান প্রবাহকে সংজ্ঞায়িত করে না।

ক্যাবল গেজ, সংযোগকারীর যোগাযোগ প্রতিরোধ, বাঁক ব্যাসার্ধ, তাপমাত্রা বৃদ্ধি, শীতলকরণ এবং শুল্ক চক্র সবই ইনস্টল করা বর্তমান পথকে প্রভাবিত করে। পিক সময়কাল স্পেসিফিকেশনে সরবরাহ করা হয় না এবং এখানে যোগ করা হয় না। অনুমোদিত কনফিগারেশনে ফ্লাইট বা গ্রাউন্ড টেস্টের আগে প্রযোজ্য সর্বোচ্চ-বর্তমান শর্তগুলি উল্লেখ করা উচিত।

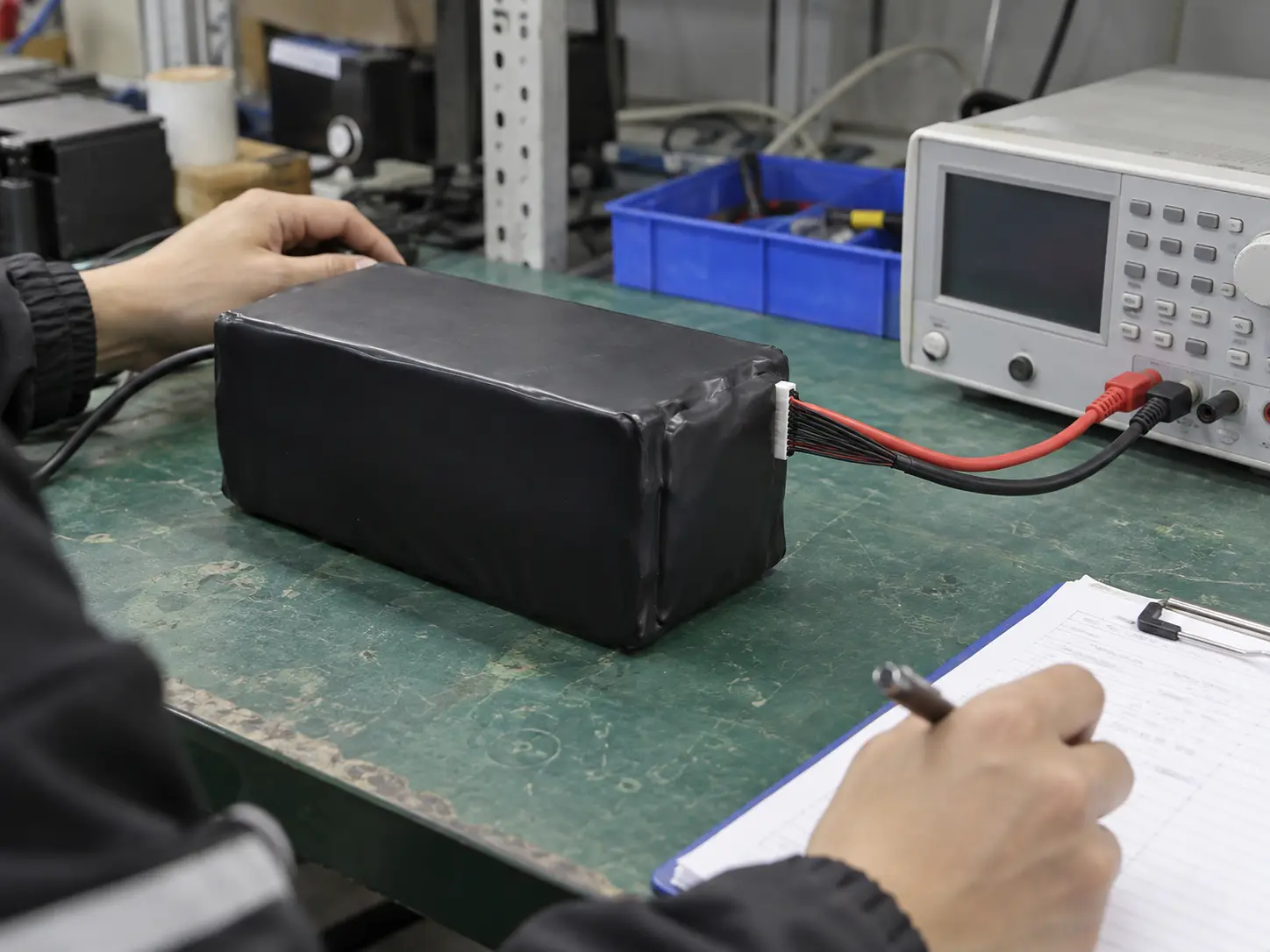

প্রক্রিয়া চিত্র - সংযুক্ত বৈদ্যুতিক পরিদর্শন

সেল বেসিস এবং সলিড-স্টেট প্যাক নির্মাণ

40Ah সলিড স্টেট ড্রোন ব্যাটারি সরবরাহকৃত 9987191-40000mAh সলিড-স্টেট সেল ডেজিনেশন ব্যবহার করে। সলিড-স্টেট পরিভাষা এখানে পণ্য উত্স অনুসরণ করে; এটি নিজেই একটি সর্বজনীন নিরাপত্তা শংসাপত্র বা সমাপ্ত-প্যাক পরীক্ষার ফলাফল প্রতিষ্ঠা করে না। ইনকামিং সেল চেক, ইনসুলেশন, ট্যাব যোগদান, জোতা রাউটিং এবং স্ট্রেন রিলিফ অনুমোদিত সমাবেশ রেকর্ডের বিরুদ্ধে নিয়ন্ত্রণ করা উচিত।

400Wh/kg 40Ah UAV ব্যাটারি শব্দটি 400Wh/kg স্বতন্ত্র-কোষ শক্তি-ঘনত্বের স্পেসিফিকেশন বহন করে এমন একটি প্যাককে বোঝায়। একটি বৃহৎ-শক্তি UAV প্ল্যাটফর্ম পর্যালোচনা করার সময় ক্রেতাদের সেল শক্তির ঘনত্ব, সম্পূর্ণ-প্যাক ভর এবং বিমান-স্থাপিত শক্তি আলাদা তুলনা ক্ষেত্র হিসাবে রাখা উচিত।

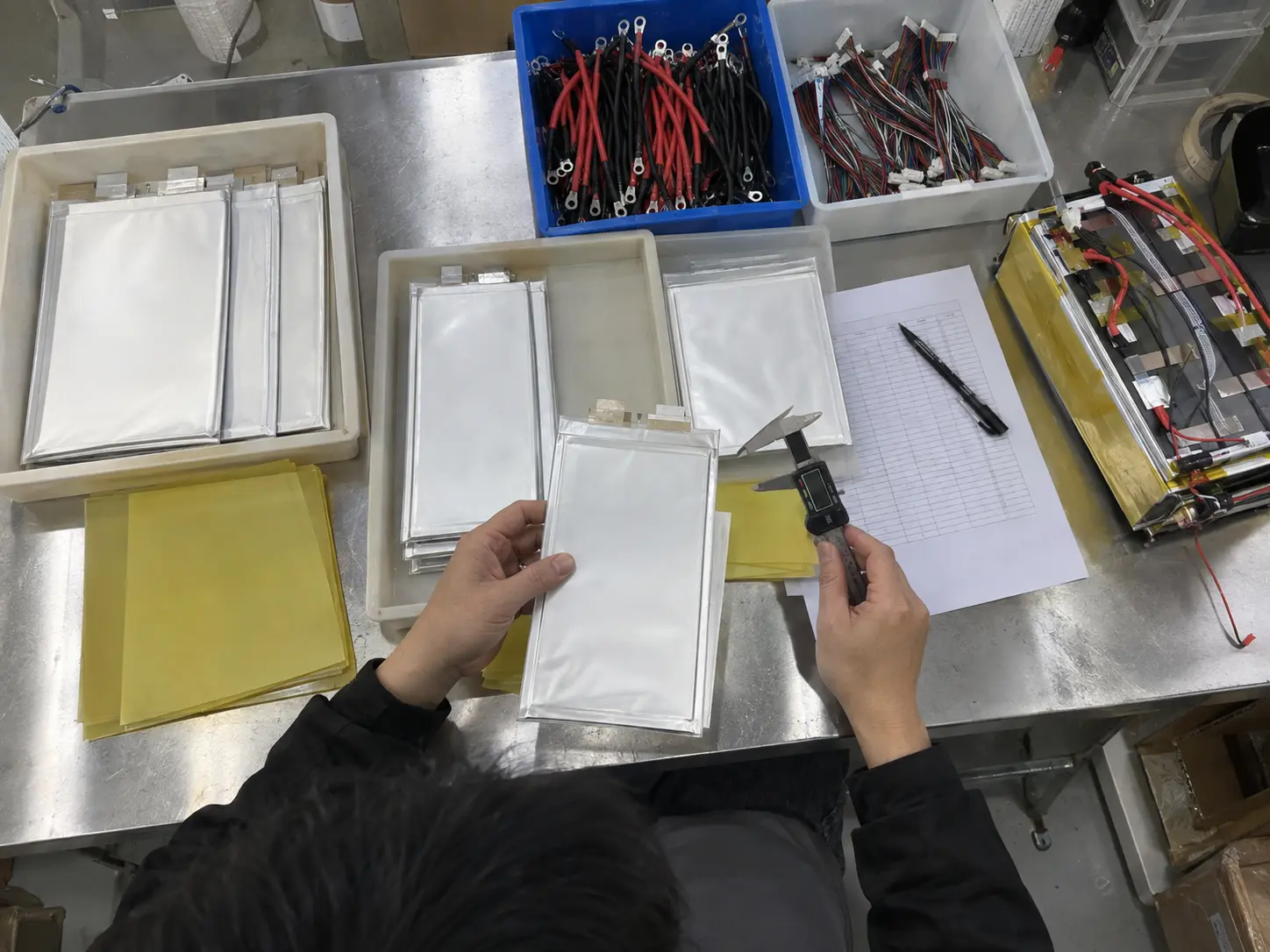

প্রক্রিয়া চিত্র - ইনকামিং সেল পরিদর্শন এবং সমাবেশ প্রস্তুতি

যান্ত্রিক ফিট এবং ঐচ্ছিক ইন্টারফেস

মাত্রিক চিত্র - সমাপ্ত প্যাক খাম এবং ঐচ্ছিক ইন্টারফেস রেফারেন্স

40Ah UAV ব্যাটারি প্যাকের জন্য শরীরের চারপাশে ছাড়পত্র, তারের প্রস্থান এবং সংযোগকারীর অ্যাক্সেস প্রয়োজন। অনুমোদিত অঙ্কনে পোলারিটি, সঙ্গম সংযোগকারী, জোতা পিনআউট, ধারণ, কুলিং এবং পরিষেবা অ্যাক্সেস নিশ্চিত করুন। ব্যাটারি বে অবশ্যই সমাপ্ত প্যাক বডিকে সরাসরি সমর্থন করবে; তারের এবং ব্যালেন্স লিড অবশ্যই উত্তোলন বা সংযম সদস্য হিসাবে ব্যবহার করা উচিত নয়।

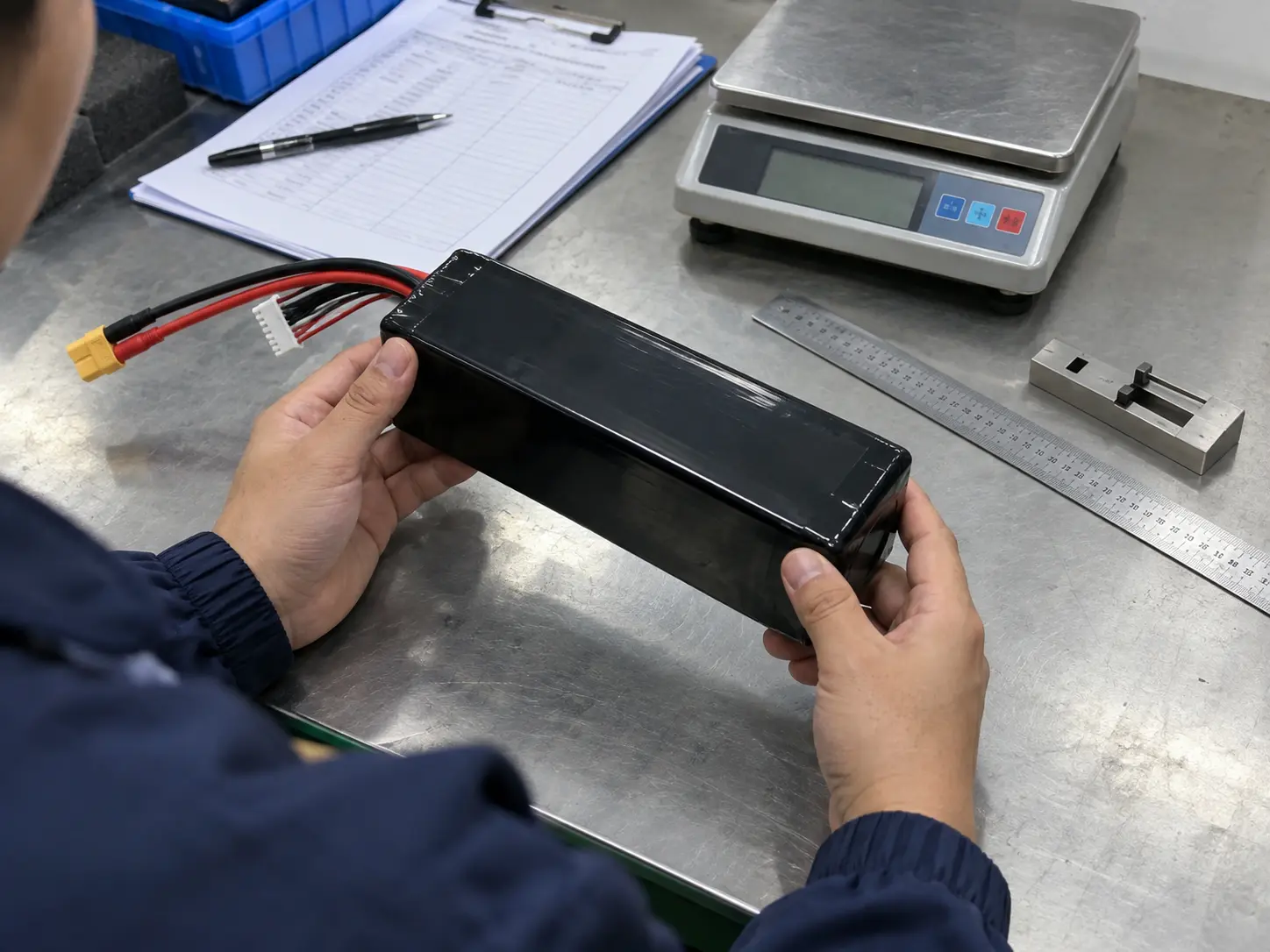

প্রক্রিয়া চিত্র - সমাপ্ত প্যাক মাত্রিক এবং ইন্টারফেস পরিদর্শন

আবেদন ফিট

প্রস্তাবিত 8S সলিড-স্টেট প্যাকটি ম্যাপিং, পরিদর্শন, জরিপ এবং অন্যান্য মাল্টিরোটার প্ল্যাটফর্মের জন্য মূল্যায়ন করা যেতে পারে যা উল্লিখিত 29.6V বৈদ্যুতিক উইন্ডো গ্রহণ করে এবং প্রায় 3.2 কেজি প্লাস প্রয়োজনীয় ইনস্টলেশন হার্ডওয়্যার মিটমাট করতে পারে। চূড়ান্ত উপযুক্ততা নির্ভর করে বিমানের লোড, গড় কারেন্ট, সর্বোচ্চ কারেন্ট, পেলোড, রিজার্ভ প্রয়োজনীয়তা, ব্যাটারির অবস্থান, মাধ্যাকর্ষণ কেন্দ্র, কুলিং এবং চার্জারের সামঞ্জস্যের উপর। এই পৃষ্ঠাটি একটি মূল্যায়নের ভিত্তি, একটি সর্বজনীন বিমান-সামঞ্জস্যতা দাবি নয়।

29.6V 8S 40000mAh সলিড স্টেট ইউএভি ব্যাটারির জন্য, অনুমোদিত কনফিগারেশন প্রকাশের আগে ক্রেতা পর্যালোচনাকে বৈদ্যুতিক, যান্ত্রিক, তাপ এবং প্যাকেজিং ইনপুটগুলিকে একত্রে রাখা উচিত।

ক্রয় স্ক্রীনিংয়ের জন্য, বিমানের মডেল বা সিস্টেম ভোল্টেজ পরিসীমা, মাপা গড় এবং সর্বোচ্চ বর্তমান, মিশন প্রোফাইল, সর্বোচ্চ ব্যাটারির ভর, উপসাগরীয় মাত্রা, মাউন্টিং দিক, সংযোগকারী, চার্জার এবং নমুনার পরিমাণ পাঠান। এইচএসএস এনার্জি তখন পর্যালোচনা করতে পারে যে এই সঠিক 8S প্ল্যাটফর্ম বা অন্য ভোল্টেজ এবং ক্ষমতার অবস্থানটি বিমানের সাথে আরও ভাল মেলে কিনা।

পরিদর্শন, বৈদ্যুতিক সংযোগ, বার্ধক্য, চূড়ান্ত চেকিং, স্টোরেজ এবং প্যাকেজিং সিদ্ধান্তগুলি কীভাবে উপস্থাপন করা যেতে পারে তা ব্যাখ্যা করার জন্য পৃষ্ঠাটি প্রক্রিয়া চিত্র ব্যবহার করে। এগুলি হল চাক্ষুষ ওয়ার্কফ্লো রেফারেন্স, কারখানার রেকর্ড নয়, পরীক্ষার রিপোর্ট বা একটি নির্দিষ্ট ব্যাচের ফলাফলের প্রমাণ৷

বার্ধক্য এবং চক্র-পরীক্ষা সংযোগ

বার্ধক্য মূল্যায়নের মূল পাওয়ার লিড এবং ভারসাম্য জোতাকে একই অনুমোদিত চ্যানেল বা ম্যাচড টেস্ট সিস্টেমের সাথে সংযুক্ত করা উচিত। প্রতিটি প্যাকের জন্য স্পষ্ট চ্যানেল সনাক্তকরণ, তারের সমর্থন, তাপমাত্রা পর্যবেক্ষণ এবং একটি সংজ্ঞায়িত চার্জ-ডিসচার্জ পদ্ধতি প্রয়োজন। বৈদ্যুতিক সংযোগ ছাড়াই শেলফে বিশ্রাম নেওয়া একটি প্যাক হল স্টোরেজ, বার্ধক্য পরীক্ষা নয়। সরবরাহকৃত 500-চক্রের মান একটি পণ্যের রেফারেন্স; অনুমোদিত কনফিগারেশনের জন্য পরীক্ষার পদ্ধতি, স্রাবের গভীরতা, তাপমাত্রা এবং গ্রহণযোগ্যতার শেষ পয়েন্ট নির্ধারণ করা উচিত।

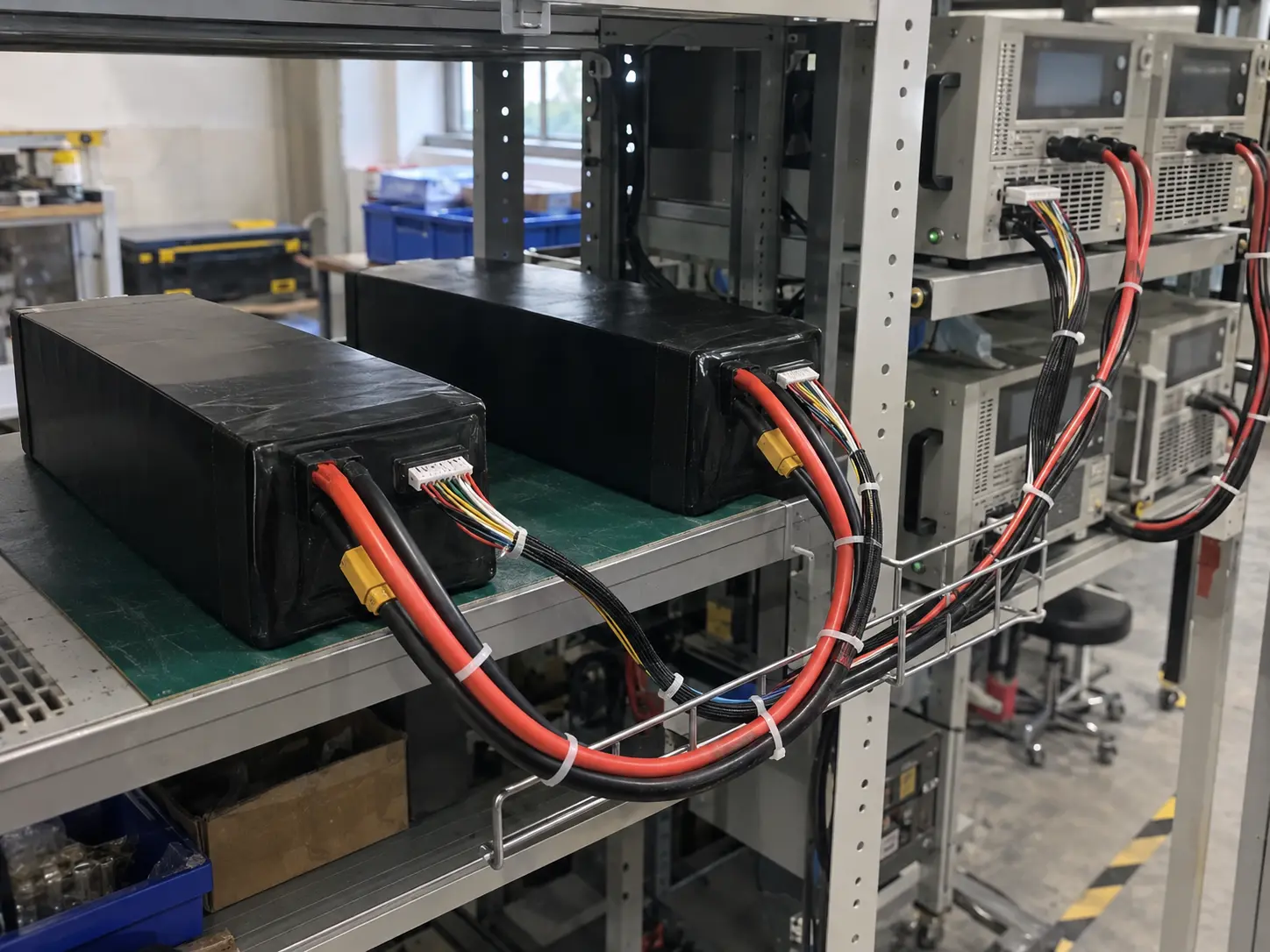

প্রক্রিয়া চিত্র - সংযুক্ত বার্ধক্য এবং চক্র-পরীক্ষা সেটআপ

গ্রাহক-নির্দিষ্ট প্যাকেজিং এবং মালবাহী ধারণা

বাইরের প্যাকেজিং গ্রাহকের প্রয়োজনীয়তা অনুযায়ী কাস্টমাইজ করা হয়. নীচের চিত্রটি শুধুমাত্র একটি প্যাকেজিং ধারণা দেখায়: ফোম সমর্থন, সুরক্ষিত তারের অবকাশ, শক্ত কাগজ বন্ধ এবং মালবাহী স্টেজিং অনুমোদিত ব্যাটারি কনফিগারেশন, পরিমাণ, গন্তব্য এবং ক্যারিয়ার নির্দেশাবলীর সাথে পরিবর্তিত হতে পারে। এটি একটি শিপিং রেকর্ড বা একটি নির্দিষ্ট মান শক্ত কাগজ দাবি নয়.

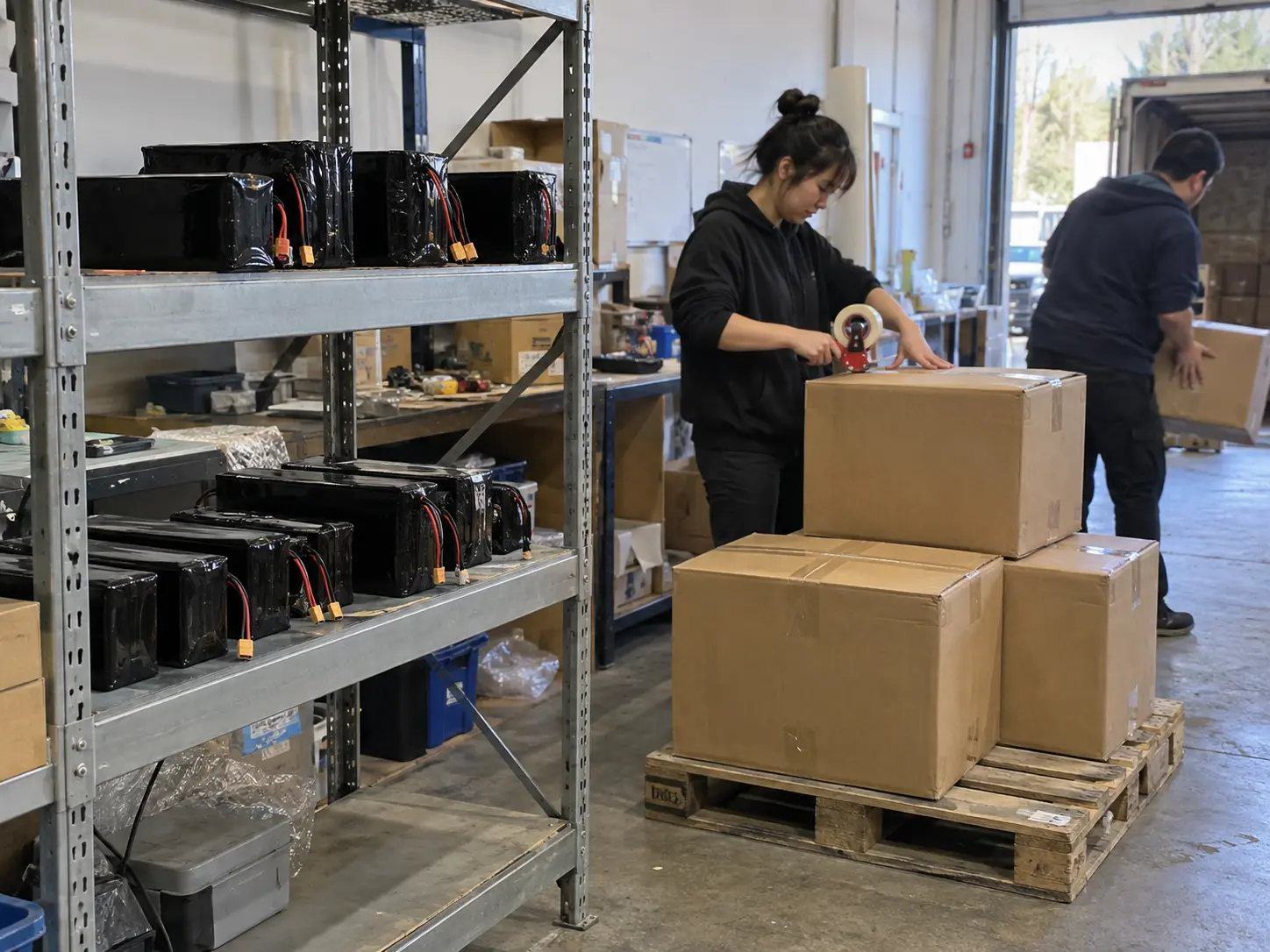

প্যাকেজিং এবং লজিস্টিক ধারণার চিত্র - স্টোরেজ, সিলিং এবং মালবাহী মঞ্চায়ন

একটি কনফিগারেশন পর্যালোচনা অনুরোধ

29.6V 8S 40000mAh সলিড স্টেট UAV ব্যাটারির জন্য, নমুনা অনুমোদনের আগে বিমানের প্রয়োজনীয়তা এবং ব্যাটারি-বে অঙ্কন পাঠান। বর্তমান প্রোফাইল, চার্জার, সংযোগকারী, তারের রুট, ব্যালেন্স সংযোগ, মাউন্টিং পদ্ধতি, তাপমাত্রা পরিসীমা, প্যাকেজিং প্রয়োজনীয়তা এবং গন্তব্য অন্তর্ভুক্ত করুন। ফলাফল কনফিগারেশন একটি অনুমোদিত অর্ডার রেকর্ডে বৈদ্যুতিক, যান্ত্রিক, পরীক্ষা এবং প্যাকেজিং সিদ্ধান্ত রাখা উচিত.

FAQ

400Wh/kg কি সম্পূর্ণ প্যাক বর্ণনা করে?

না। সরবরাহ করা মানটি পৃথক কক্ষের জন্য। গণনাকৃত সম্পূর্ণ-প্যাক রেফারেন্সটি 1184Wh থেকে 370Wh/kg প্রায় 3.2kg দ্বারা বিভক্ত, এবং এটি একটি সরবরাহকৃত সমাপ্ত-প্যাক শক্তি-ঘনত্ব দাবির পরিবর্তে একটি গণনা হিসাবে বিবেচনা করা উচিত।

280A ক্রমাগত স্রাব বর্তমান?

না। সরবরাহকৃত অবিচ্ছিন্ন স্রাবের হার 2C এ 80.0A। 280A মান হল 7C-তে সর্বাধিক-ডিসচার্জ স্পেসিফিকেশন; এর প্রযোজ্য সময়কাল এবং তাপীয় অবস্থা সরবরাহ করা হয় না।

কি চার্জার শেষ বিন্দু পর্যালোচনা করা উচিত?

একটি অনুমোদিত 8S চার্জিং প্রোফাইল পর্যালোচনা করুন যা 34.0V এ থামে এবং নির্দিষ্ট 20.0A সর্বোচ্চ চার্জ কারেন্ট অতিক্রম করে না। সংযোগের আগে ব্যালেন্স-হার্নেস পিনআউট এবং পোলারিটি নিশ্চিত করুন।

XT90 এবং তারের দৈর্ঘ্য কি পরিবর্তন করা যেতে পারে?

উত্স একটি ঐচ্ছিক XT90 পাওয়ার প্লাগ, 8AWG 150mm পাওয়ার লিড, 22AWG 150mm ব্যালেন্স জোতা এবং XH-9P (B0-B8) ব্যালেন্স প্লাগ তালিকাভুক্ত করে৷ সংযোজক, দৈর্ঘ্য, পোলারিটি এবং প্রস্থানের দিক অনুমোদিত অর্ডার অঙ্কনে হিমায়িত করা উচিত।
