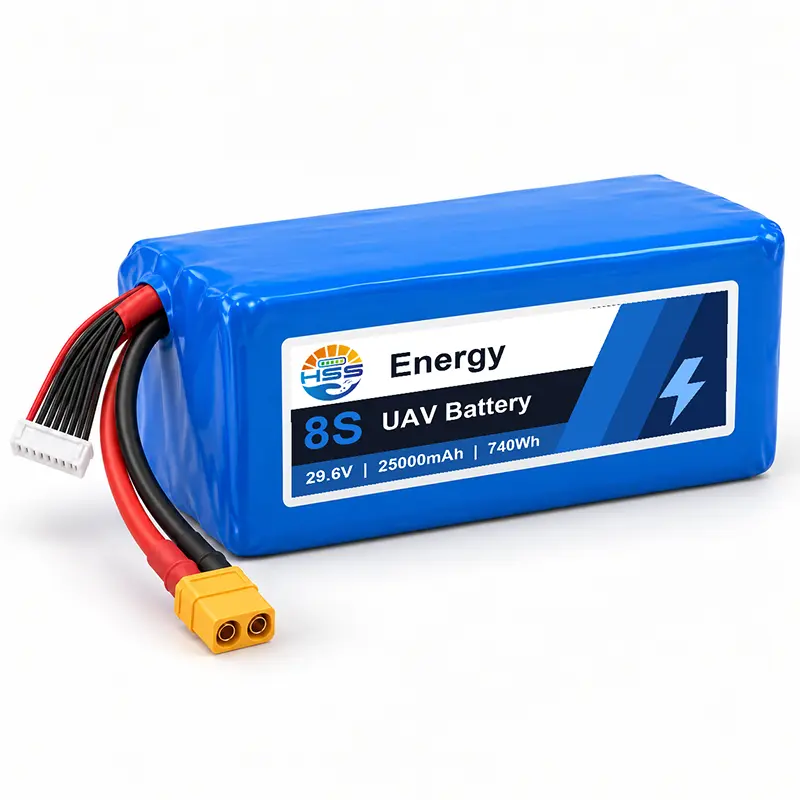

8S 25000mAh UAV ব্যাটারি

প্রতিটি 8S 25000mAh UAV ব্যাটারির জন্য HSS Energy অর্ডার পর্যালোচনা বিমানের ভোল্টেজ পরিসীমা, লোড প্রোফাইল এবং মাউন্টিং খাম দিয়ে শুরু হয়। প্যাকটি 25Ah ক্ষমতা সহ আটটি সিরিজ গ্রুপকে একত্রিত করে। ইন্টিগ্রেশনের আগে, সম্পূর্ণ UAV পাওয়ার সিস্টেমের বিপরীতে 33.6V চার্জিং এন্ডপয়েন্ট, 22.0V ডিসচার্জ সীমা এবং বাহ্যিক সংযোগগুলি নিশ্চিত করুন৷

প্রযুক্তিগত বিশেষ উল্লেখ

আবেদন ফিট

নমুনা মূল্যায়নের আগে পাঁচটি সীমা পরীক্ষা করুন: 33.6V সর্বোচ্চ চার্জিং ভোল্টেজ, 75A ক্রমাগত লোড, 250A পিক রেটিং, একটি 195 × 90 × 78 মিমি বডি, এবং প্রায় 2650 গ্রাম ইনস্টল করা ভর৷ এই মানগুলি প্রথম সামঞ্জস্যপূর্ণ পর্দা সংজ্ঞায়িত করে; তারা বিমান-স্তরের পর্যালোচনা প্রতিস্থাপন করে না।

নমুনা মূল্যায়নের জন্য কনফিগারেশন ডেটা

বিমানের ভোল্টেজ পরিসীমা, ক্রমাগত এবং সর্বোচ্চ বর্তমান প্রোফাইল, উপলব্ধ ব্যাটারি কম্পার্টমেন্ট, তারের প্রস্থান দিক, সংযোগকারী এবং পোলারিটি এবং চার্জার কনফিগারেশন প্রদান করুন। এই ইনপুটগুলি উদ্দেশ্যযুক্ত বিমানের বিরুদ্ধে প্রস্তাবিত নমুনা পর্যালোচনা করতে ব্যবহৃত হয়।

শক্তি বাজেট এবং ইনস্টল ভর

এই 25Ah UAV ব্যাটারি প্যাকের 740Wh নামমাত্র শক্তি মিশনের পরিকল্পনার জন্য একটি ইনপুট হিসাবে ব্যবহার করুন, সরাসরি ফ্লাইট-সময়ের প্রতিশ্রুতি হিসাবে নয়। বিমানের ভর, পেলোড, প্রপালশন দক্ষতা, আবহাওয়া, রুট এবং অবতরণ রিজার্ভ ব্যবহারযোগ্য সহনশীলতা নির্ধারণ করে। আনুমানিক 2650g প্যাক ভরকে অবশ্যই পেলোড এবং মাধ্যাকর্ষণ কেন্দ্রে অন্তর্ভুক্ত করতে হবে।

ভোল্টেজ সামঞ্জস্য

একটি 29.6V 25Ah UAV ব্যাটারি চার্জ কাট-অফের সময় 33.6V পর্যন্ত পৌঁছায়। নিশ্চিত করুন যে মোটর কন্ট্রোলার, পাওয়ার ডিস্ট্রিবিউশন, এভিওনিক্স এবং অক্জিলিয়ারী লোড সম্পূর্ণ চার্জযুক্ত ভোল্টেজ গ্রহণ করে। 22.0V প্যাক সীমার উপরে বিমানের সতর্কতা সেট করুন যাতে স্বাভাবিক অপারেশন অবতরণ রিজার্ভ গ্রাস না করে।

কোষের ঘনত্ব এবং সম্পূর্ণ-প্যাক ঘনত্ব

সরবরাহকৃত 310Wh/kg মান সম্পূর্ণ ব্যাটারির জন্য নয়, পৃথক কোষে প্রযোজ্য। সরবরাহকৃত 740Wh নামমাত্র শক্তি এবং আনুমানিক 2.65kg ফিনিশড-প্যাক ওজন ব্যবহার করে প্রায় 279Wh/kg একটি গণনাকৃত প্যাক-স্তরের মান পাওয়া যায়। এই পার্থক্যটি অন্তরণ, কন্ডাক্টর, সংযোগকারী, মোড়ানো এবং অন্যান্য সমাবেশ ভরের জন্য দায়ী।

সেল সিস্টেম এবং সমাবেশ নিয়ন্ত্রণ

25Ah সলিড স্টেট UAV ব্যাটারি আটটি সিরিজ গ্রুপ ব্যবহার করে। গোষ্ঠীগুলি একত্রিত হওয়ার আগে সেল ম্যাচিং ক্ষমতা, ওপেন-সার্কিট ভোল্টেজ এবং অভ্যন্তরীণ প্রতিরোধের তুলনা করা উচিত। পরিবাহী পৃষ্ঠতলের মধ্যে নিরোধক, নিয়ন্ত্রিত ট্যাব যোগদান এবং তারের প্রস্থানে স্ট্রেন রিলিফ পৃথক পরীক্ষা; শুধুমাত্র একটি ভিজ্যুয়াল মিল বৈদ্যুতিক সামঞ্জস্য স্থাপন করে না।

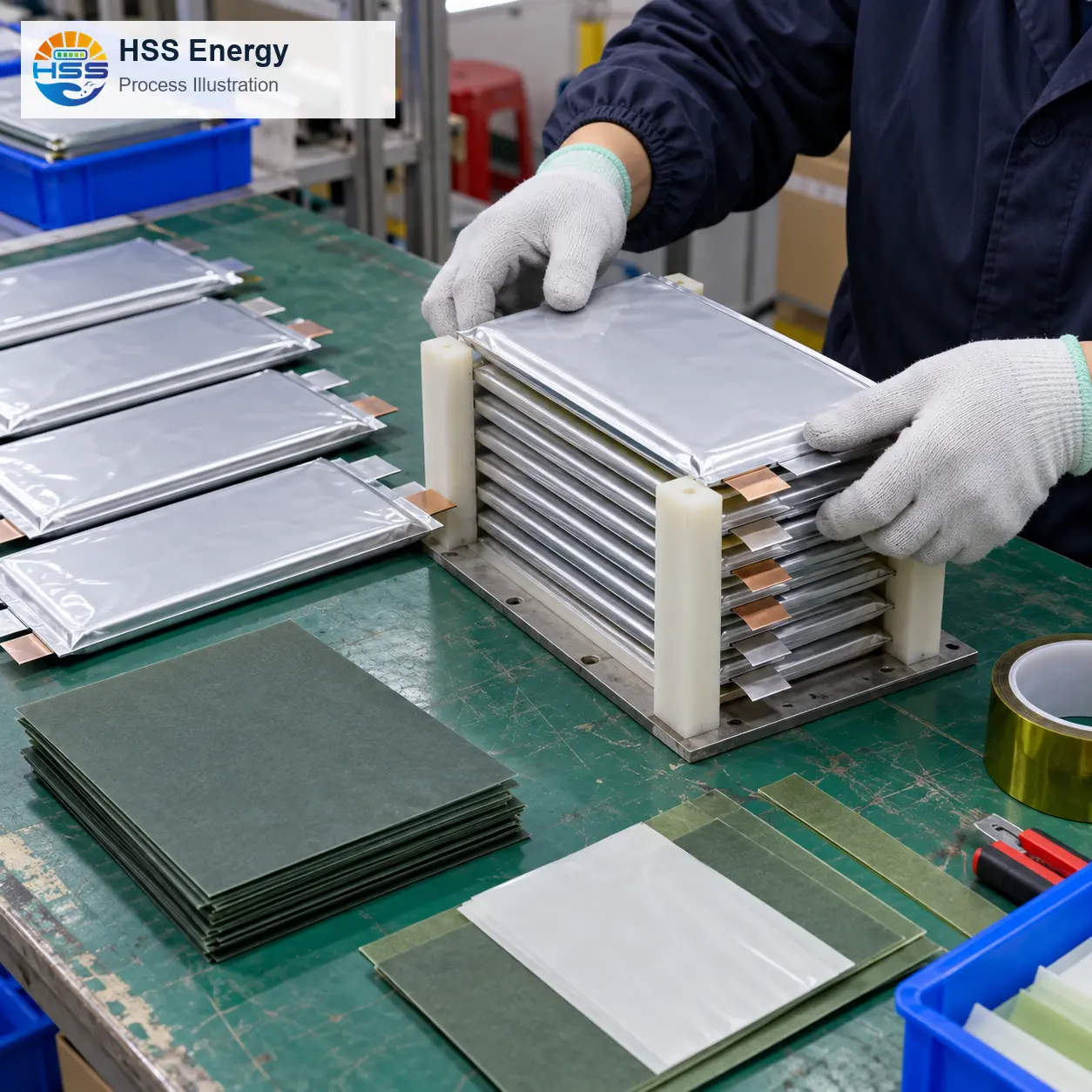

প্রক্রিয়া দৃষ্টান্ত • কোষ বিন্যাস এবং নিরোধক প্রস্তুতি

তাপমাত্রা এবং স্টোরেজ সীমা

এই রেঞ্জগুলি সরবরাহকৃত পণ্যের সীমা নির্ধারণ করে; তারা একটি বিমান-স্তরের তাপ পর্যালোচনা প্রতিস্থাপন করে না। চার্জিং সরঞ্জাম, ঘের বায়ুপ্রবাহ এবং পরিকল্পিত শুল্ক চক্র প্রকৃত ইনস্টলেশন এবং পরিবেষ্টিত অবস্থার জন্য নির্বাচন করা উচিত।

যান্ত্রিক খাম এবং মাউন্টিং ক্লিয়ারেন্স

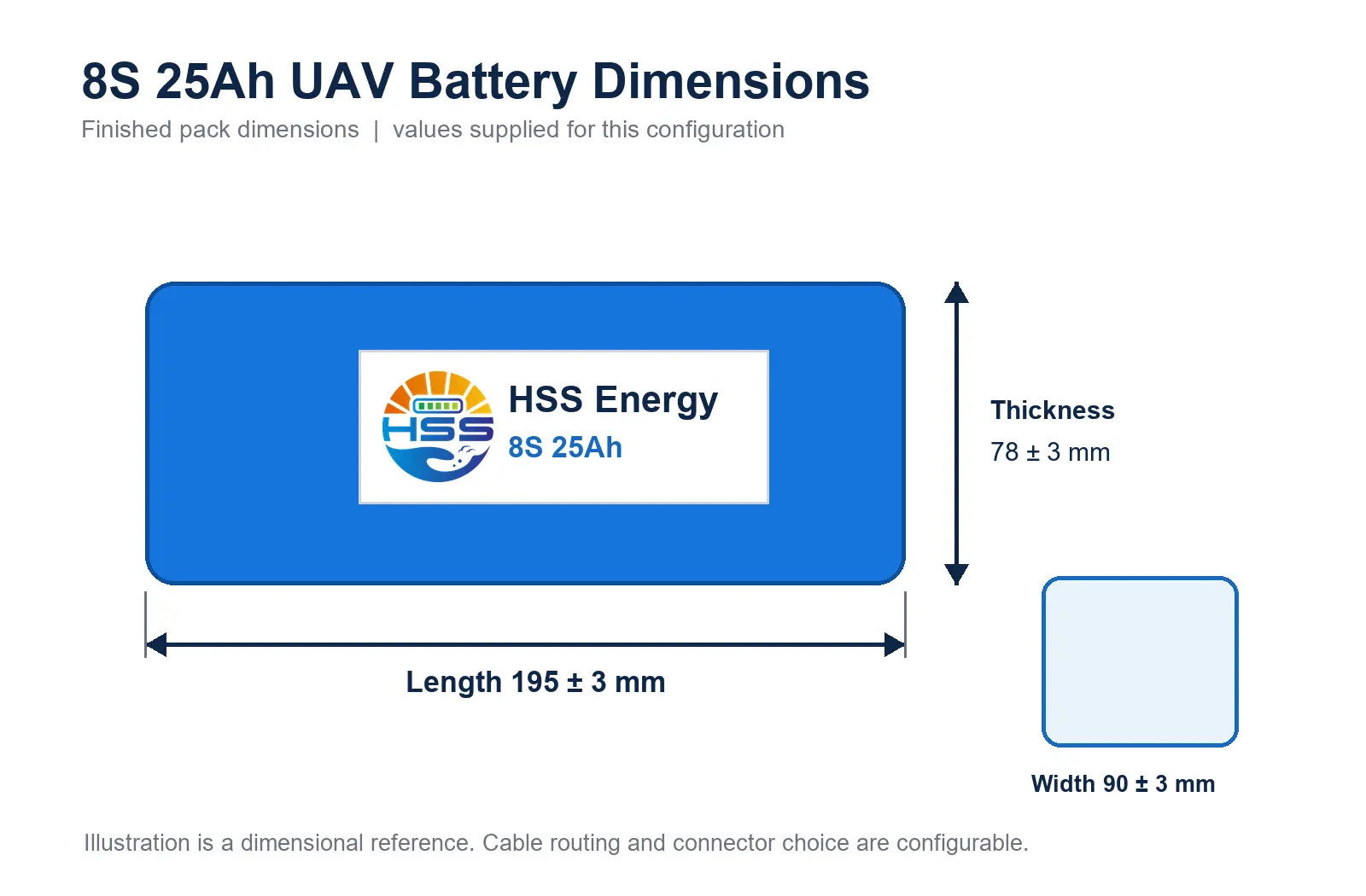

মাত্রিক চিত্র • সমাপ্ত প্যাক বডি এবং সরবরাহ করা সহনশীলতা

8S 25Ah ড্রোন ব্যাটারি ছোট FPV প্যাকগুলির দ্বারা ব্যবহৃত ফ্ল্যাটার প্রোফাইলের পরিবর্তে একটি পুরু আয়তক্ষেত্রাকার বডি রয়েছে৷ সহনশীলতা, প্রতিরক্ষামূলক কুশনিং, তারের মোড় ব্যাসার্ধ এবং সংযোগকারী অ্যাক্সেসের জন্য রিজার্ভ ক্লিয়ারেন্স। বিমানের ট্রেটি সরাসরি শরীরকে সমর্থন করতে হবে; পাওয়ার বা ব্যালেন্স লিড অবশ্যই প্যাকের ওজন বহন করবে না।

কনফিগারযোগ্য লিড এবং সংযোগকারী

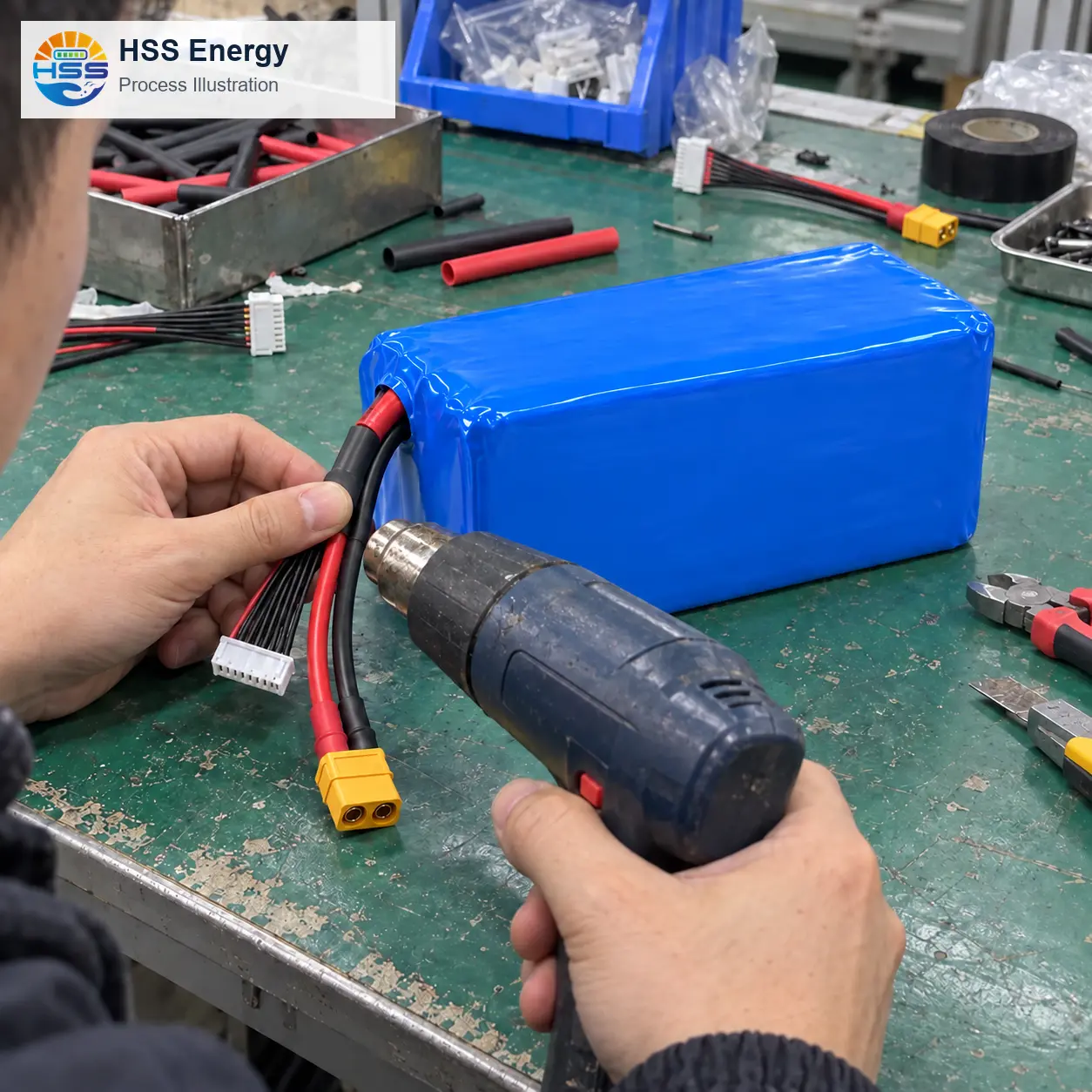

প্রক্রিয়া দৃষ্টান্ত • তারের নিরোধক এবং সংযোগকারী একীকরণ

সীসার দৈর্ঘ্য, তারের গেজ এবং সংযোগকারীর ধরন অনুমোদিত বিমান ইন্টারফেসের জন্য কনফিগার করা যেতে পারে। ঐচ্ছিক রেফারেন্স উপাদানগুলি একটি 75A ক্রমাগত বা 250A পিক বর্তমান পথ তাদের নিজস্বভাবে যাচাই করে না। সম্পূর্ণ সমাবেশের জন্য তাপমাত্রা বৃদ্ধি, যোগাযোগের প্রতিরোধ, পোলারিটি এবং ধরে রাখার পর্যালোচনা করুন।

ক্রমাগত লোড এবং সর্বোচ্চ চাহিদা

75A একটানা এবং 250A পিককে আলাদা ডিজাইন ইনপুট হিসাবে বিবেচনা করুন। প্রপালশন লোড, তারের রাউটিং, কুলিং এবং সংযোগকারী ব্যবস্থা ইনস্টল করা বৈদ্যুতিক এবং তাপীয় সীমা নির্ধারণ করে। সেল সি-রেট একা গ্রহণযোগ্য পুরো-এয়ারক্রাফ্ট কারেন্ট নিশ্চিত করে না।

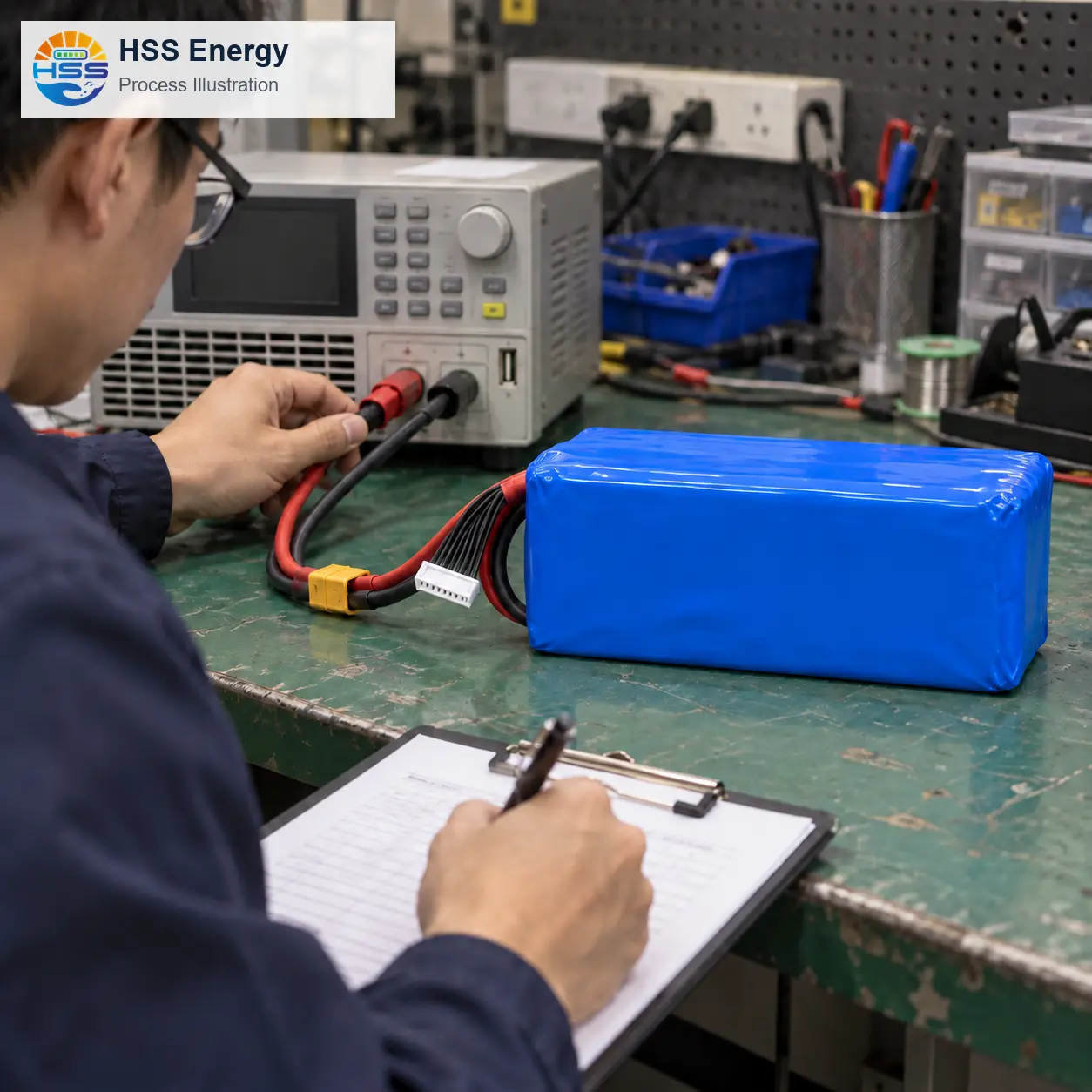

প্রক্রিয়া দৃষ্টান্ত • সংযুক্ত বৈদ্যুতিক পরিদর্শন

চক্র মূল্যায়ন এবং ট্রেসেবিলিটি

8S 25000mAh UAV ব্যাটারির জন্য একটি চক্র পর্যালোচনা চার্জ এবং ডিসচার্জ কারেন্ট, তাপমাত্রা, বিশ্রামের সময়কাল এবং ধরে রাখা-ক্ষমতা শেষ পয়েন্ট নির্ধারণ করা উচিত। সরবরাহকৃত 1000-চক্র চিত্রটি একটি স্পেসিফিকেশন রেফারেন্স; একটি গ্রহণযোগ্যতা রেকর্ড প্যাক কনফিগারেশন এবং পরিমাপ ফলাফলের জন্য ব্যবহৃত পদ্ধতি সনাক্ত করা উচিত।

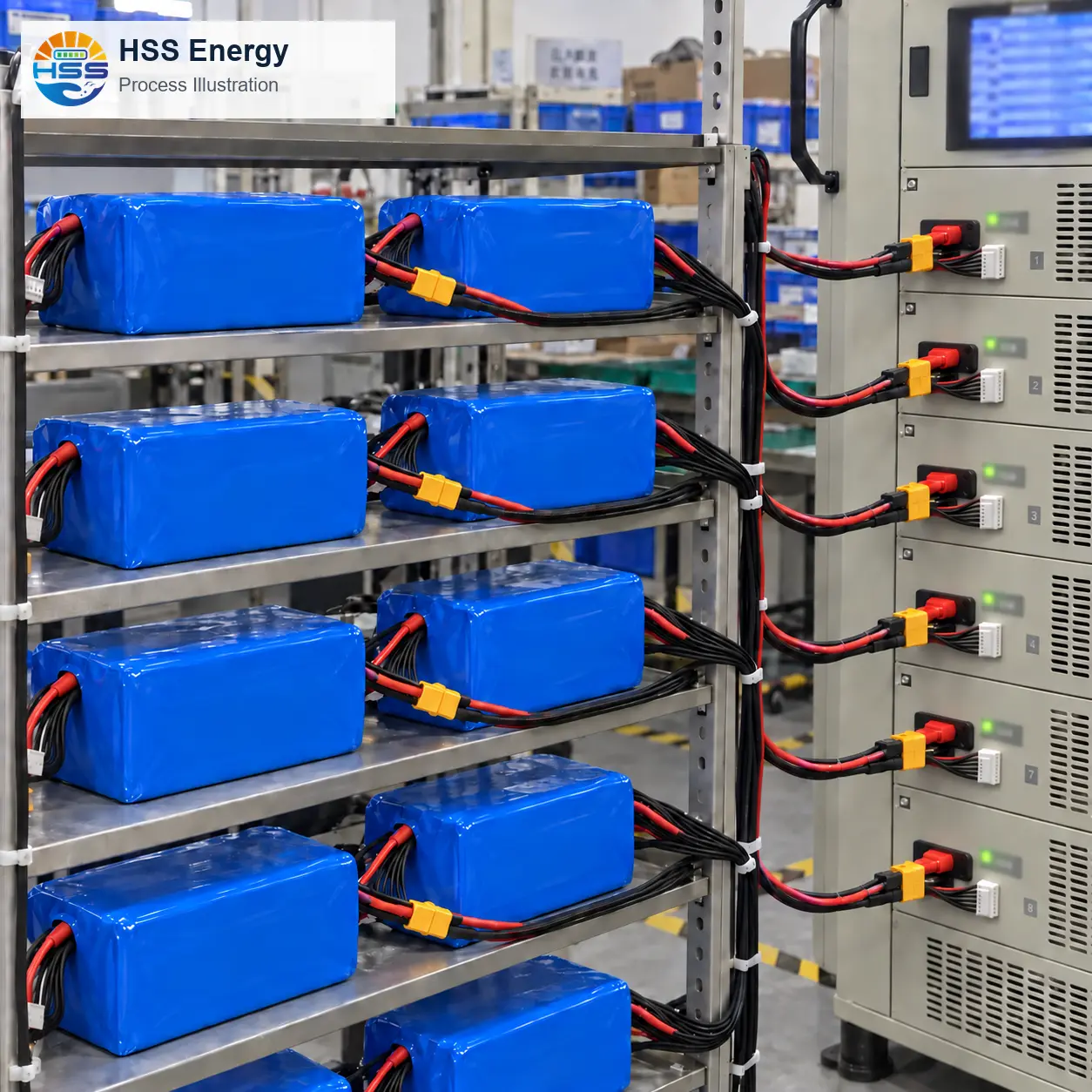

প্রসেস ইলাস্ট্রেশন • মাল্টি-চ্যানেল বার্ধক্য সংযোগ

একটি বার্ধক্য সেটআপে, একই চ্যানেলে প্রতিটি প্যাকের প্রধান এবং ব্যালেন্স সংযোগগুলি সনাক্ত করুন৷ সমর্থন তারের, পৃথক চ্যানেল এবং তাপমাত্রা পর্যবেক্ষণ যাতে সেটআপ স্টোরেজ পরিবর্তে একটি সক্রিয় পরীক্ষা প্রতিনিধিত্ব করে।

প্যাকেজিং কনফিগার করা সমাবেশের সাথে মিলেছে

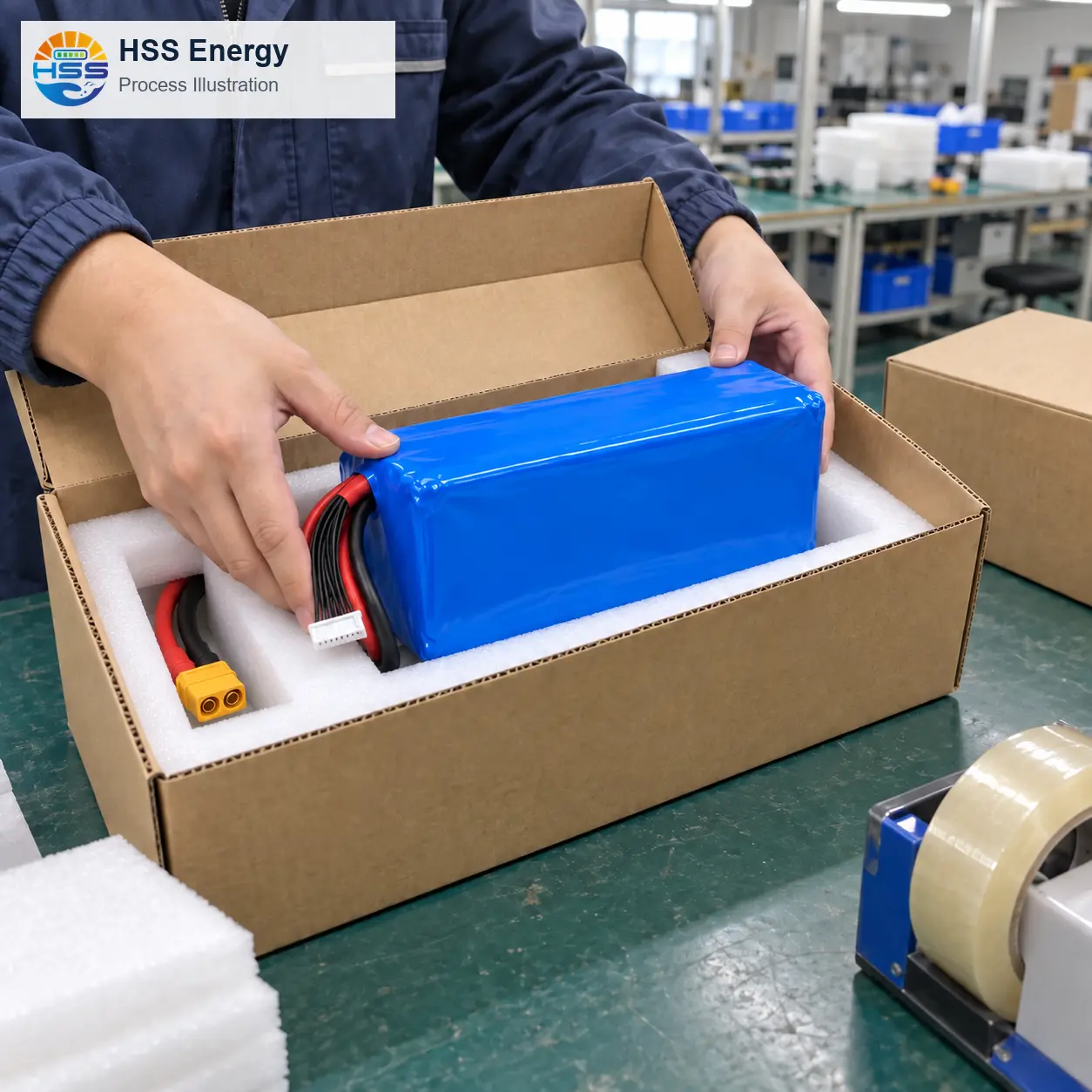

25000mAh ড্রোন ব্যাটারির জন্য প্যাকেজিং তারের এবং সংযোগকারীর ব্যবস্থা অনুমোদিত হওয়ার পরে নির্বাচন করা হয়। ফোম-ফিট যাচাইকরণের সময় চিত্রটি একটি লেবেলবিহীন প্যাক দেখায়; চূড়ান্ত পরিদর্শন এবং চালানের আগে HSS লেবেল প্রয়োগ করা যেতে পারে। শরীরকে সরাসরি কুশন করুন এবং সুরক্ষিত লিডগুলিকে শক্ত কাগজের বন্ধ থেকে দূরে একটি পৃথক অবকাশে রাখুন।

প্যাকেজিং-ফিট চিত্রণ • কাস্টম ফোম সমর্থন এবং সুরক্ষিত তারের অবকাশ

FAQ

310Wh/kg কি সম্পূর্ণ-প্যাক শক্তি ঘনত্ব?

না। সরবরাহকৃত 310Wh/kg মানটিকে পৃথক-কোষ শক্তির ঘনত্ব হিসাবে চিহ্নিত করা হয়। 740Wh এবং আনুমানিক 2650g এর উপর ভিত্তি করে, গণনা করা সম্পূর্ণ-প্যাক মান প্রায় 279Wh/kg।

ঐচ্ছিক XT60 কে কি 250A-রেটেড বর্তমান পথ হিসাবে বিবেচনা করা যেতে পারে?

না। বিমান লোড প্রোফাইলের জন্য তারের, সংযোগকারী, পরিচিতি, ইনস্টলেশন এবং তাপীয় অবস্থা একসাথে পর্যালোচনা করুন।

একটি নমুনা মূল্যায়নের জন্য কি নিশ্চিত করা উচিত?

চার্জার, ভোল্টেজ পরিসীমা, মাউন্টিং খাম, তারের প্রস্থান, সংযোগকারীর পোলারিটি, লোড প্রোফাইল এবং গ্রহণযোগ্যতা চেকগুলি নিশ্চিত করুন৷ পুনরাবৃত্তি উত্পাদনের আগে গৃহীত নমুনা কনফিগারেশন রেকর্ড করুন।

এই 8S ব্যাটারি কি 6S UAV ব্যাটারি প্রতিস্থাপন করতে পারে?

সরাসরি প্রতিস্থাপন হিসাবে নয়। রূপান্তরের আগে বিমানের পাওয়ার সিস্টেম, চার্জার এবং ভোল্টেজ সতর্কতা অবশ্যই 29.6V নামমাত্র ভোল্টেজ, 33.6V চার্জ কাট-অফ এবং 22.0V ডিসচার্জ কাট-অফ সমর্থন করবে।

এই 8S ব্যাটারির জন্য কি চার্জিং সেটিংস প্রয়োজন?

একটি 8S চার্জিং প্রোফাইল ব্যবহার করুন যা 33.6V এ থামে এবং নির্দিষ্ট 25A সর্বোচ্চ চার্জ কারেন্ট অতিক্রম করে না। সংযোগের আগে অনুমোদিত ব্যালেন্স-হার্নেস পিনআউট নিশ্চিত করুন।

কিভাবে পরিমাণ, সীসা সময়, ওয়ারেন্টি এবং পরিবহন নথি পরিচালনা করা হয়?

এগুলি অনুমোদিত কনফিগারেশন এবং গন্তব্যের জন্য উদ্ধৃতিতে সংজ্ঞায়িত করা হয়েছে। পরিবহন ডকুমেন্টেশন এবং ক্যারিয়ারের গ্রহণযোগ্যতা অবশ্যই প্রকৃত ব্যাটারি এবং শিপিং রুটের সাথে মিল থাকতে হবে। 8S 25000mAh UAV ব্যাটারি প্রকাশের আগে, একটি কনফিগারেশন শীটে অনুমোদিত ভোল্টেজের সীমা, কেবল এবং সংযোগকারীর ব্যবস্থা, মাউন্টিং ক্লিয়ারেন্স, চার্জার প্রোফাইল, গ্রহণযোগ্যতা পরীক্ষা এবং প্যাকেজিং পদ্ধতি রেকর্ড করুন।
