OEM সরঞ্জামের জন্য আরও রানটাইম এবং লোড হেডরুমের প্রয়োজন, HSS Energy-এর 11.1V 10Ah ব্যাটারি প্যাক 11.1V প্ল্যাটফর্মে একটি 30A ক্রমাগত-ডিসচার্জ রেফারেন্সের সাথে 10Ah ক্ষমতাকে একত্রিত করে। 5A পর্যন্ত চার্জিং সহ ছয়টি 21700 সেল 3S2P-এ সাজানো হয়েছে।
অনুমোদিত বিল্ড তারপর সেল মডেল, সংযোগকারী, পোলারিটি, তারের দৈর্ঘ্য, BMS সেটিংস, সমাপ্ত আকার, এবং প্রয়োজনীয় নথি ঠিক করে যাতে নমুনা এবং পুনরাবৃত্তি আদেশ একই নিয়ন্ত্রিত স্পেসিফিকেশন অনুসরণ করে।
পণ্য বিপণন চিত্র: তারের এবং সংযোগকারী সহ 11.1V 10Ah ব্যাটারি প্যাক। চূড়ান্ত সংযোগকারী স্পেসিফিকেশন অর্ডার-নির্দিষ্ট।
|
আইটেম |
স্পেসিফিকেশন |
|
পণ্যের নাম |
11.1V 10Ah ব্যাটারি প্যাক |
|
ব্র্যান্ড |
এইচএসএস শক্তি |
|
রসায়ন |
এনসিএম |
|
সেল ফরম্যাট |
21700 নলাকার কোষ |
|
সেল কনফিগারেশন |
3S2P (মোট 6 টি সেল; 21700-5000mAh রেফারেন্স) |
|
রেট ক্যাপাসিটি |
10আহ |
|
ন্যূনতম রেট ক্যাপাসিটি |
9.9আহ |
|
নামমাত্র ভোল্টেজ |
11.1V |
|
নামমাত্র শক্তি |
প্রায় 111Wh, 11.1V x 10Ah থেকে গণনা করা হয়েছে |
|
সাইকেল লাইফ রেফারেন্স |
সরবরাহকৃত স্পেসিফিকেশন:>1000 চক্র অবশিষ্ট ক্ষমতা সহ> প্রারম্ভিকের 80%; সম্পূর্ণ পরীক্ষার শর্ত সরবরাহ করা হয় না |
|
সর্বোচ্চ চার্জ বর্তমান |
5A; সরবরাহকৃত স্পেসিফিকেশনে 0.5C চার্জিং প্রস্তাবিত |
|
চার্জ কাট-অফ ভোল্টেজ |
<=12.6V |
|
সর্বোচ্চ ক্রমাগত স্রাব |
30A |
|
বিএমএস রেফারেন্স |
30A; চূড়ান্ত সুরক্ষা ফাংশন এবং থ্রেশহোল্ড নিশ্চিত করা হবে |
|
স্রাব কাটা বন্ধ ভোল্টেজ |
>=7.8V; 9V সরবরাহকৃত স্পেসিফিকেশনে প্রস্তাবিত |
|
হাউজিং উপাদান |
তাপ-সঙ্কুচিত ফিল্ম |
|
মাত্রা |
প্রায় 68 x 45 x 72 মিমি |
|
ওজন |
প্রায় 0.5 কেজি |
|
সংযোগকারী বিকল্প |
XT30, DC5521, বা XT60 |
|
সেল ব্র্যান্ড বিকল্প |
A-গ্রেড EVE, DMEGC, BAK, LG, বা Samsung; প্রকল্পের প্রয়োজনীয়তা এবং প্রাপ্যতা সাপেক্ষে সঠিক মডেল |
|
সার্টিফিকেশন / পরিবহন নথি |
সঠিক 21700 3S2P অর্ডারকৃত মডেল, গন্তব্য এবং চালানের জন্য নিশ্চিত হতে হবে |
111Wh নামমাত্র শক্তিতে, এই প্যাকটি একটি 11.1V সিস্টেমকে একটি উচ্চ ভোল্টেজ ক্লাসে না গিয়ে একটি বৃহত্তর শক্তি রিজার্ভ দেয়। একটি 11.1V 10Ah রিচার্জেবল ব্যাটারি প্যাকের তুলনা ক্রেতাদের জন্য, লাভটি সোজা: যখন সরঞ্জামের লোড একই থাকে তখন চার্জের মধ্যে দীর্ঘ সময়। এটি একটি শক্তিশালী ফিট যখন রানটাইম সীমাবদ্ধতা, ভোল্টেজ নয়।
একটি শক্তিশালী ফিট যখন:
● যন্ত্রগুলি ইতিমধ্যেই একটি 11.1V নামমাত্র ব্যাটারি প্ল্যাটফর্ম ব্যবহার করে;
● প্রধান লক্ষ্য হল উচ্চতর সিস্টেম ভোল্টেজের চেয়ে দীর্ঘ রানটাইম;
● ক্রমাগত লোড নিশ্চিত হওয়া 30A সীমার মধ্যে থাকে;
● আনুমানিক 68 x 45 x 72 মিমি আকার এবং 0.5 কেজি ভর পণ্য খামের সাথে মানানসই।
সরবরাহকৃত স্পেসিফিকেশন 30A কে সর্বাধিক অবিচ্ছিন্ন স্রাব কারেন্ট হিসাবে সেট করে এবং একটি 30A BMS উল্লেখ করে। এটি 11.1V 10000mAh ব্যাটারি প্যাককে একই ভোল্টেজ এবং ক্ষমতার কম-কারেন্ট প্যাকের তুলনায় দরকারী লোড হেডরুম দেয়। সর্বোচ্চ চাহিদার জন্য এখনও একটি পৃথক চেক প্রয়োজন কারণ উচ্চতর স্বল্প-সময়ের বর্তমান রেটিং সরবরাহ করা হয়নি।
ছয়টি 5000mAh কোষ দুটি সমান্তরালে তিনটি সিরিজ গ্রুপ তৈরি করে, যা 11.1V নামমাত্র ভোল্টেজ এবং 10Ah রেটেড ক্ষমতা প্রদান করে। একটি 3S2P 21700 ব্যাটারি প্যাকে, সমান্তরাল জোড়া ক্ষমতা এবং বর্তমান ক্ষমতা বাড়ায় যখন তিনটি সিরিজ গ্রুপ সিস্টেমটিকে 11.1V প্ল্যাটফর্মে রাখে। ফলাফল হল একটি কম্প্যাক্ট ছয়-কোষের আর্কিটেকচারের পরিবর্তে ছোট কোষের একটি বড় সংখ্যা।
রেফারেন্স ডিজাইনে 5A সর্বোচ্চ চার্জ কারেন্ট সহ একটি 30A BMS তালিকাভুক্ত করা হয়েছে, 12.6V এর বেশি নয় এমন একটি চার্জ কাট-অফ এবং 9V প্রস্তাবিত সহ কমপক্ষে 7.8V এর একটি ডিসচার্জ কাট-অফ রয়েছে। একটি 11.1V 21700 ব্যাটারি প্যাকের জন্য, এই মানগুলি প্রারম্ভিক সুরক্ষা খামকে সংজ্ঞায়িত করে, তবে চূড়ান্ত BMS ফাংশন এবং থ্রেশহোল্ডগুলি লোড এবং চার্জারের সাথে নিশ্চিত করা উচিত৷ সরবরাহ করা BMS গ্রাফিকটি একটি বিপণন চিত্র, এটি প্রমাণ নয় যে দেখানো প্রতিটি সুরক্ষা ফাংশন এই সঠিক কনফিগারেশনে সক্ষম করা হয়েছে৷
সাধারণ BMS সুরক্ষা ফাংশনগুলির বিপণন চিত্র। অর্ডারকৃত কনফিগারেশনের জন্য চূড়ান্ত ফাংশন এবং থ্রেশহোল্ড অবশ্যই নিশ্চিত করতে হবে।
আনুমানিক 68 x 45 x 72 মিমি এবং 0.5 কেজিতে, 10Ah ডিজাইনের জন্য প্যাকটিতে একটি কমপ্যাক্ট ফুটপ্রিন্ট রয়েছে, তবে এনক্লোজার ফিট কেবল প্যাক বডির মতোই তারের প্রস্থান এবং সংযোগকারী ক্লিয়ারেন্সের উপর নির্ভর করে। XT30, DC5521, এবং XT60 সংযোগকারী বিকল্প হিসাবে তালিকাভুক্ত করা হয়েছে। একটি 11.1V 10Ah লিথিয়াম আয়ন ব্যাটারি প্যাক গ্রাহক আশেপাশের ঘেরটি প্রকাশ করার আগে একটি অনুমোদিত অঙ্কনে হিমায়িত করা উচিত।

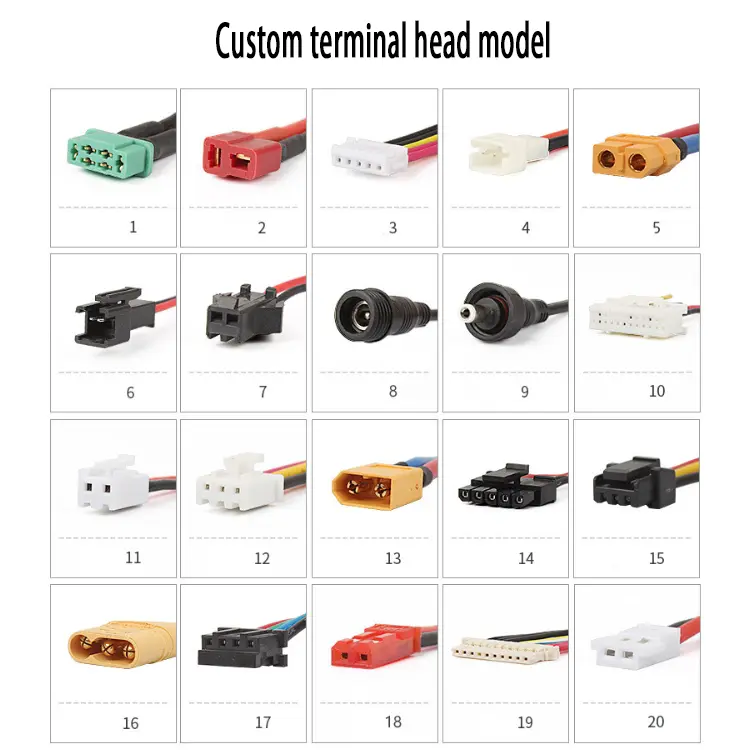

মার্কেটিং রেফারেন্স: সংযোগকারী এবং টার্মিনাল উদাহরণ। সরবরাহকৃত পণ্যের স্পেসিফিকেশন বিশেষভাবে XT30, DC5521, এবং XT60 বিকল্প হিসাবে তালিকাভুক্ত করে।
সেল সোর্সিং প্রকল্পের প্রয়োজনীয়তা এবং প্রাপ্যতা সাপেক্ষে EVE, DMEGC, BAK, LG বা Samsung থেকে A-গ্রেড 21700 সেল দিয়ে মূল্যায়ন করা যেতে পারে। অনুমোদিত BOM-এর সঠিক সেল ব্র্যান্ড এবং মডেলটি BMS, সংযোগকারী, পোলারিটি, কেবল এবং লেবেলের সাথে রেকর্ড করা উচিত যাতে পুনরাবৃত্তি অর্ডারগুলি আলগাভাবে সংজ্ঞায়িত সমতুল্য অংশগুলির মধ্যে না যায়। সরবরাহ করা অ্যাসেম্বলি এবং প্যাকড-শিপমেন্ট ফটোগুলি উত্পাদন এবং ডেলিভারি প্রসঙ্গে সমর্থন করে, তবে অভ্যন্তরীণভাবে যাচাই না করা পর্যন্ত ফটোগ্রাফ করা ব্যাচটি এই সঠিক মডেলের প্রমাণ হিসাবে বিবেচিত হয় না।

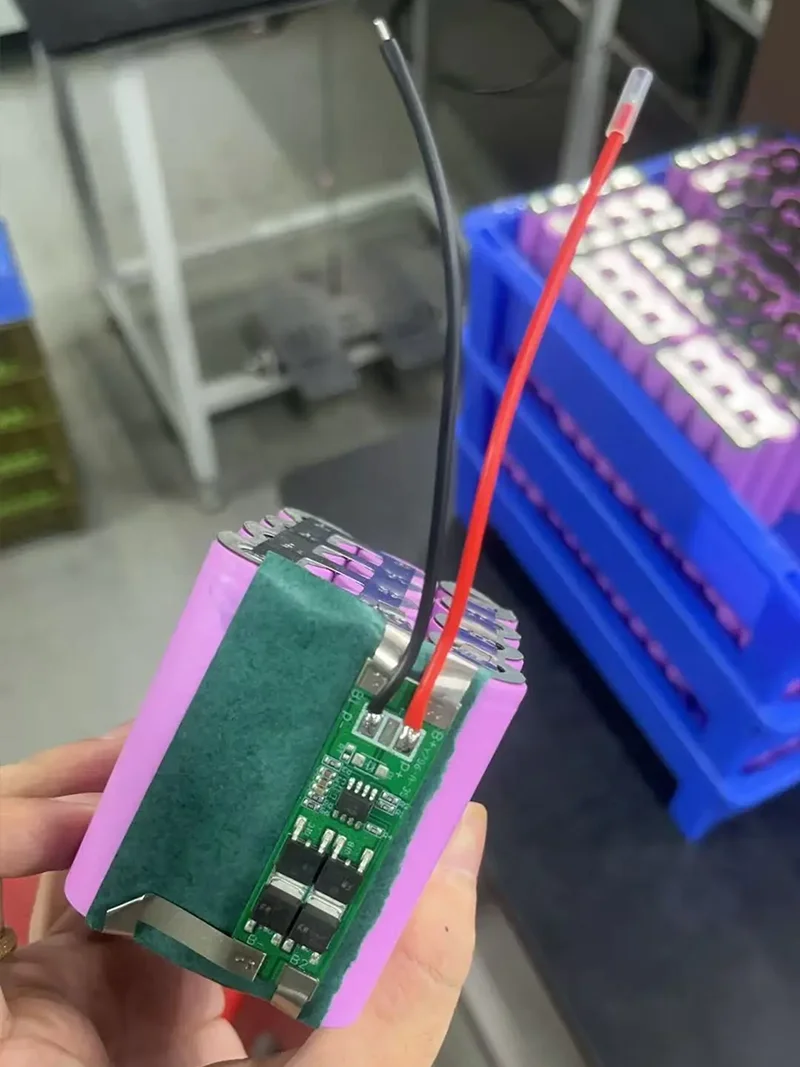

সরবরাহকৃত প্রক্রিয়া ছবি: বিএমএস ইন্টিগ্রেশন প্রসঙ্গ; সঠিক-মডেলের প্রযোজ্যতা অভ্যন্তরীণভাবে যাচাই করা উচিত।

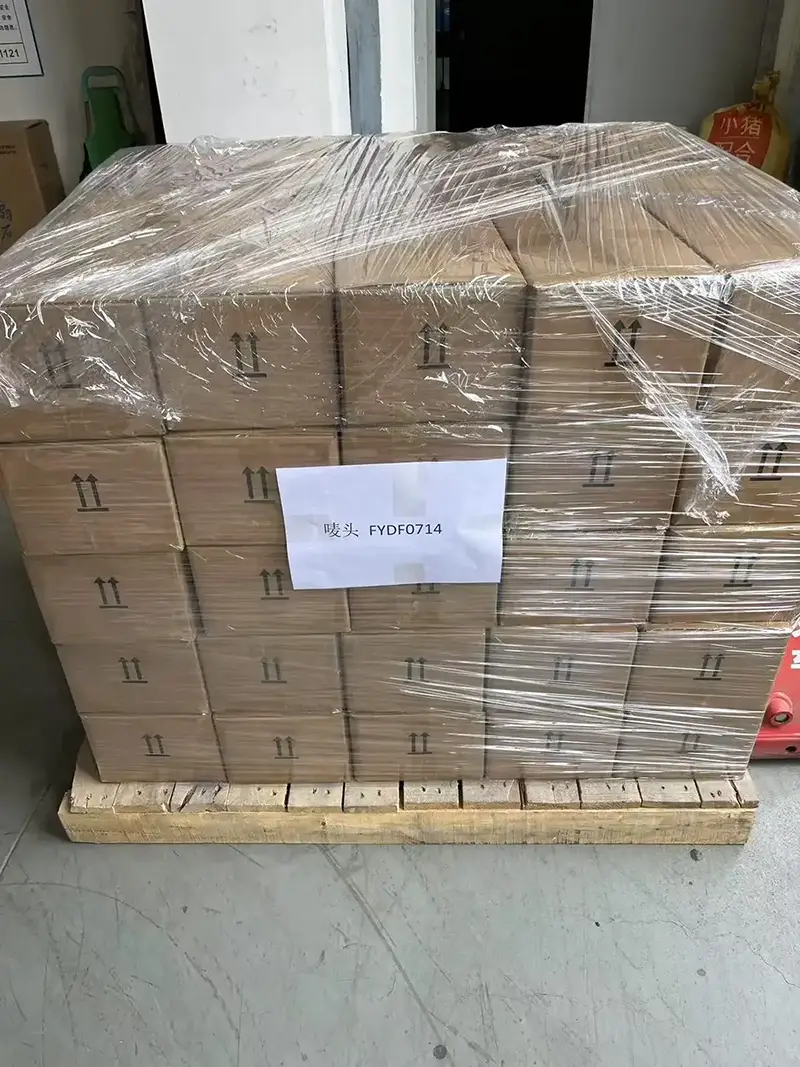

সরবরাহকৃত প্যাকেজিং/শিপিং ফটো: ডেলিভারি প্রসঙ্গ; ফটোগ্রাফ ব্যাচ যাচাই ছাড়া এই সঠিক মডেল হিসাবে দাবি করা হয় না.
প্যাকটি প্রায় 111Wh নামমাত্র শক্তি সহ 11.1V নামমাত্র ভোল্টেজ এবং 10Ah ক্ষমতাতে রেট করা হয়েছে। সরবরাহকৃত স্পেসিফিকেশনে 30A সর্বোচ্চ একটানা স্রাব এবং 5A সর্বোচ্চ চার্জ বর্তমান রয়েছে।
নিশ্চিত হওয়া প্ল্যাটফর্মটি একটি 3S2P বিন্যাসে NCM 21700 কোষ ব্যবহার করে। রেট করা ক্ষমতা হল 10Ah এবং সর্বনিম্ন রেট করা ক্ষমতা হল 9.9Ah।
হ্যাঁ। EVE, DMEGC, BAK, LG, বা Samsung থেকে A-গ্রেড সেল বিকল্পগুলি প্রয়োজনীয় বর্তমান, প্রাপ্যতা, লক্ষ্য খরচ এবং প্রকল্প ডকুমেন্টেশন অনুযায়ী মূল্যায়ন করা যেতে পারে। অনুমোদিত সেল মডেল উৎপাদনের আগে BOM এ স্থির করা উচিত।
সরবরাহকৃত প্রযুক্তিগত শীট প্রাথমিক ক্ষমতার 80%-এর উপরে অবশিষ্ট ক্ষমতা সহ 1000-এরও বেশি চক্র রয়েছে৷ যেহেতু সম্পূর্ণ চক্র-পরীক্ষার শর্তগুলি সরবরাহ করা হয়নি, এটি একটি শর্তহীন পরিষেবা-জীবনের গ্যারান্টির পরিবর্তে একটি বিবৃত রেফারেন্স হিসাবে বিবেচনা করা উচিত।
রেফারেন্স স্পেসিফিকেশন একটি 30A BMS তালিকাভুক্ত করে। বিবৃত বর্তমান রেটিং এর বাইরে সুরক্ষা ফাংশন এবং থ্রেশহোল্ড চূড়ান্ত BMS স্পেসিফিকেশনে নিশ্চিত করা উচিত।
XT30, DC5521, এবং XT60 বিকল্প হিসাবে তালিকাভুক্ত করা হয়েছে। চূড়ান্ত সংযোগকারী মডেল, পোলারিটি, তারের গেজ, তারের দৈর্ঘ্য এবং প্রস্থান দিক অনুমোদিত অঙ্কনে রেকর্ড করা উচিত।
না। একা ভোল্টেজ যথেষ্ট নয়। ক্রমাগত এবং সর্বোচ্চ কারেন্ট, চার্জ প্রোফাইল, কাট-অফ আচরণ, সংযোগকারী, পোলারিটি, মাত্রা, ওজন, এবং অপারেটিং পরিবেশ সবই সরঞ্জামের সাথে মেলে।
অনুগ্রহ করে স্বাভাবিক এবং সর্বোচ্চ বর্তমান, রানটাইম লক্ষ্য, উপলব্ধ ব্যাটারি স্থান, পছন্দের সংযোগকারী, তারের দৈর্ঘ্য, সেল-ব্র্যান্ড পছন্দ, চার্জারের তথ্য, গন্তব্য, প্রয়োজনীয় নথি, এবং প্রত্যাশিত পরিমাণ প্রদান করুন।
11.1V 10Ah ব্যাটারি প্যাকের জন্য, HSS Energy-কে আপনার স্বাভাবিক এবং সর্বোচ্চ বর্তমান, রানটাইম লক্ষ্য, ব্যাটারি-স্পেস অঙ্কন, পছন্দের সংযোগকারী, সেল-ব্র্যান্ডের পছন্দ, চার্জারের বিবরণ, গন্তব্য, প্রয়োজনীয় নথি এবং প্রত্যাশিত পরিমাণ পাঠান। আমরা সেল মডেল, বিএমএস, ওয়্যারিং এবং যান্ত্রিক বিবরণ একটি নমুনা স্পেসিফিকেশন এবং উদ্ধৃতিতে লক করতে পারি।
|
সম্পদ |
প্রমাণ লেবেল |
বসানো |
ALT পাঠ্য |
নোট ব্যবহার করুন |
|
নায়ক পণ্য ইমেজ |
পণ্য বিপণন ইমেজ |
h2 এর নিচে |
সংযোগকারী সহ 11.1V 10Ah ব্যাটারি প্যাক |
প্রাথমিক চাক্ষুষ হিসাবে ব্যবহার করুন; চূড়ান্ত সংযোগকারী অর্ডার-নির্দিষ্ট। |
|
বিএমএস সুরক্ষা গ্রাফিক |
মার্কেটিং ইলাস্ট্রেশন |
বিএমএস বিভাগ |
লিথিয়াম ব্যাটারি প্যাকের জন্য BMS সুরক্ষা ফাংশন |
নির্দেশিত BMS-এ নিশ্চিত না হওয়া পর্যন্ত প্রতিটি দেখানো ফাংশন দাবি করবেন না। |
|
সংযোগকারী চার্ট |
মার্কেটিং রেফারেন্স |
যান্ত্রিক / সংযোগকারী বিভাগ |
কাস্টম ব্যাটারি সংযোগকারী বিকল্প |
বিকল্প রেফারেন্স হিসাবে ব্যবহার করুন; পণ্য পত্রক বিশেষভাবে XT30, DC5521, XT60 তালিকাভুক্ত করে। |
|
বিএমএস সমাবেশের ছবি |
সরবরাহ করা প্রক্রিয়া ছবি |
পুনরাবৃত্তি-ক্রম / উত্পাদন বিভাগ |
ব্যাটারি প্যাক BMS সমাবেশ প্রক্রিয়া |
সঠিক-মডেল উত্পাদন অভ্যন্তরীণভাবে যাচাই করা না হলে শুধুমাত্র প্রক্রিয়া প্রসঙ্গ। |
|
প্যালেট ছবি |
প্যাকেজিং / শিপিং ছবি |
রিপিট-অর্ডার / লজিস্টিক বিভাগ |
চালানের জন্য প্যালেটে প্যাক করা ব্যাটারি কার্টন |
শুধুমাত্র শিপিং প্রসঙ্গ; যাচাই ছাড়াই সঠিক-মডেল ব্যাচ দাবি করবেন না। |
|

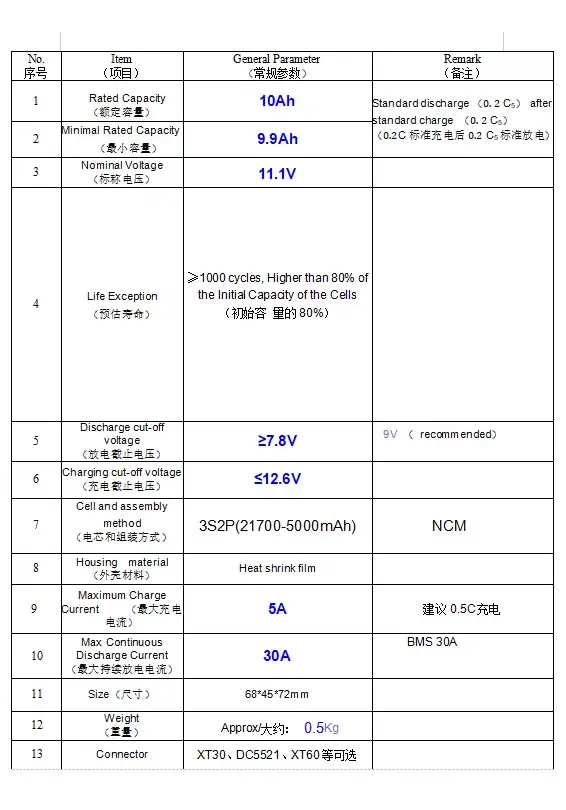

প্রযুক্তিগত পরামিতি শীট |
প্রযুক্তিগত প্রমাণ |
শুধুমাত্র সম্পাদকীয় রেফারেন্স |
11.1V 10Ah ব্যাটারি প্যাক প্রযুক্তিগত স্পেসিফিকেশন |
পৃষ্ঠা পরামিতি জন্য উত্স; একটি পালিশ পণ্য ভিজ্যুয়াল হিসাবে প্রকাশ করবেন না. |
|

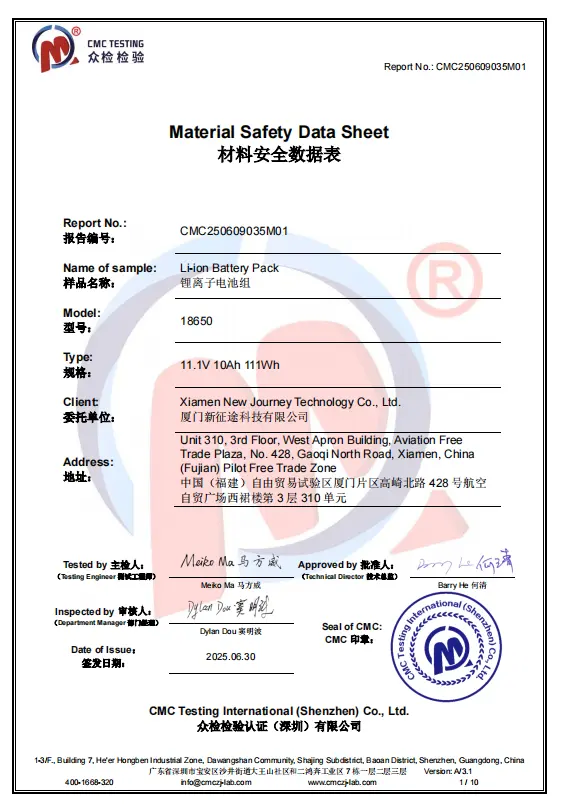

MSDS স্ক্রিনশট |
শংসাপত্র / রিপোর্ট প্রমাণ - হোল্ড |
শুধুমাত্র সম্পাদকীয় রেফারেন্স |
11.1V 10Ah 111Wh ব্যাটারি MSDS রেফারেন্স |
18650 বনাম 21700 মডেল দ্বন্দ্ব এবং ক্লায়েন্ট মালিকানা পুনর্মিলন না হওয়া পর্যন্ত সঠিক-মডেল ডকুমেন্টেশন হিসাবে প্রকাশ করবেন না। |
● পৃষ্ঠার একমাত্র h2 হিসাবে সম্পূর্ণ পণ্যের নাম ব্যবহার করুন।
● দৃশ্যমান অনুচ্ছেদগুলিকে মোটামুটি দুই থেকে চারটি বাক্যে রাখুন এবং স্পেসিফিকেশন টেবিলটিকে সরু স্ক্রিনে স্ট্যাক করা লেবেল-মানের সারিগুলিতে রূপান্তর করুন৷
● সরাসরি h2 এর নীচে হিরো ইমেজ রাখুন, BMS সেকশনের পাশে BMS ইলাস্ট্রেশন এবং ইন্টিগ্রেশন সেকশনের পাশে কানেক্টর রেফারেন্স রাখুন।
● প্রোডাকশন এবং প্যালেট ফটোগুলিকে সাধারণ হিরো ইমেজ হিসাবে ব্যবহার না করে পুনরাবৃত্তি-অর্ডার/উৎপাদন দাবির পাশে রাখুন।
● মডেল এবং ক্লায়েন্টের অমিল সমাধান না হওয়া পর্যন্ত MSDS স্ক্রিনশটটিকে সঠিক-মডেল ডকুমেন্টেশন হিসাবে প্রকাশ করবেন না।
● প্রায়শই জিজ্ঞাসিত প্রশ্নাবলীর পরপরই উদ্ধৃতি CTA রাখুন এবং এটি একটি প্রয়োজনীয় ফর্মের সাথে লিঙ্ক করুন।
|
দাবি |
উৎস |
স্ট্যাটাস |
প্রকাশনার সীমা |
|
ভোল্টেজ, ক্ষমতা, 3S2P, 21700, NCM, চার্জ/স্রাবের সীমা, আকার, ওজন, সংযোগকারী |
প্রযুক্তিগত পরামিতি শীট সরবরাহ করা হয়েছে |
সমর্থিত |
উল্লিখিত মান ব্যবহার করুন; কনফিগারেশন-নির্দিষ্ট শব্দ রাখুন। |
|
111Wh নামমাত্র শক্তি |
11.1V x 10Ah থেকে গণনা করা হয়েছে |
গণনা করা হয়েছে |
নামমাত্র শক্তি হিসাবে লেবেল, পরীক্ষিত ব্যবহারযোগ্য শক্তি নয়। |
|
>1000 চক্র এবং >80% অবশিষ্ট ক্ষমতা |
প্রযুক্তিগত পরামিতি শীট সরবরাহ করা হয়েছে |
যোগ্য |
সম্পূর্ণ চক্র-পরীক্ষা শর্ত সরবরাহ করা হয়নি; একটি নিঃশর্ত জীবন গ্যারান্টি হিসাবে উপস্থাপন করবেন না. |
|
30A BMS |
প্রযুক্তিগত পরামিতি শীট সরবরাহ করা হয়েছে |
সমর্থিত রেটিং |
মার্কেটিং গ্রাফিক থেকে প্রতিটি BMS সুরক্ষা ফাংশন বা থ্রেশহোল্ড অনুমান করবেন না। |
|
EVE / DMEGC / BAK / LG / Samsung A- গ্রেড সেল অপশন |
ব্যবহারকারী সরবরাহকৃত বাণিজ্যিক বিকল্প |
প্রকল্প-নির্দিষ্ট |
চূড়ান্ত ব্র্যান্ড/মডেল অবশ্যই অনুমোদিত BOM-এ নিশ্চিত হতে হবে এবং প্রাপ্যতা এবং বৈদ্যুতিক ফিট সাপেক্ষে থাকতে হবে। |
|
11.1V 10Ah/111Wh Li-ion প্যাকের জন্য MSDS |
MSDS স্ক্রিনশট সরবরাহ করা হয়েছে |
হোল্ড/অমিল |
স্ক্রিনশট মডেল ক্ষেত্রটি 18650 পড়ে যখন এই পণ্য শীট 21700 3S2P নির্দিষ্ট করে; ক্লায়েন্টের নাম এইচএসএস এনার্জি থেকেও আলাদা। সঠিক-মডেল ডকুমেন্টেশন হিসাবে প্রকাশ করার আগে পুনর্মিলন করুন। |
|
বিএমএস সমাবেশ এবং প্যালেট ফটো |
ছবি সরবরাহ করা হয়েছে |
প্রসঙ্গ প্রমাণ |
প্রক্রিয়া / প্যাকেজিং প্রসঙ্গে ব্যবহার করুন; অভ্যন্তরীণ যাচাই ছাড়া সঠিক-মডেল ব্যাচ দাবি করবেন না। |
● প্রকাশিত SKU-এর জন্য সঠিক 21700 সেল ব্র্যান্ড এবং সেল মডেল।
●>1000-চক্র রেফারেন্স সমর্থনকারী সম্পূর্ণ চক্র-জীবন পরীক্ষার শর্ত।
● নিশ্চিত 30A ক্রমাগত রেটিং এর উপরে পিক-ডিসচার্জ ক্ষমতা, যদি থাকে।
● সঠিক BMS সুরক্ষা ফাংশন এবং থ্রেশহোল্ড 30A রেফারেন্সের বাইরে।
● প্রকাশিত SKU-এর জন্য সঠিক সংযোগকারী, তারের দৈর্ঘ্য, তারের গেজ এবং পোলারিটি।
● সঠিক-মডেল সার্টিফিকেশন এবং পরিবহন-নথি সেট; সরবরাহ করা MSDS স্ক্রিনশট বর্তমানে 21700 কনফিগারেশনের সাথে বিরোধপূর্ণ।
প্রযুক্তিগত পরামিতি শীট - পণ্যের স্পেসিফিকেশনের উৎস।
MSDS স্ক্রিনশট - সঠিক-মডেল প্রকাশনার জন্য হোল্ড করুন কারণ মডেল ক্ষেত্রটি 18650 পড়ে, 21700 নয়।
